Комплектующие многоходового клапана (часть 3) 60312521

Комплектующие многоходового клапана (часть 3) 60312521

← Комплектующие многоходового клапана (часть 2) 60312521 Корпус экскаватора 13346999 →

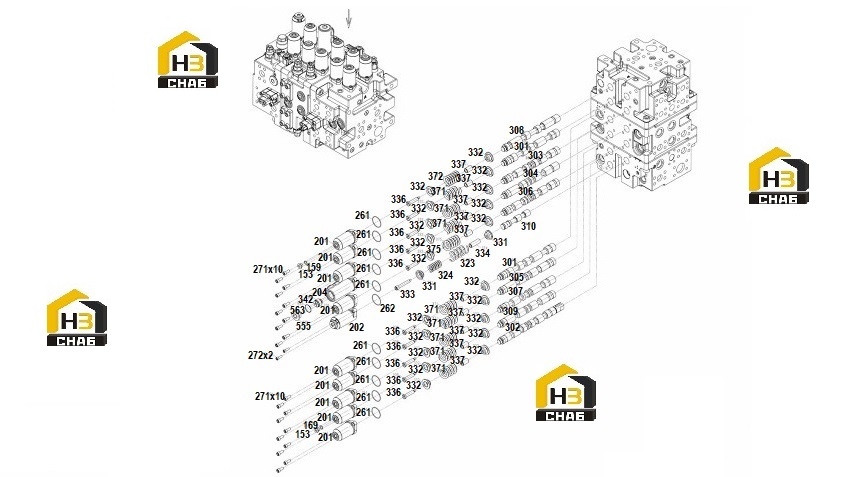

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:101
Наименование:Casing A
Каталожный номер:60292564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:102
Наименование:Casing B
Каталожный номер:60292565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:103
Наименование:Casing C
Каталожный номер:60292566
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:151
Наименование:Plug
Каталожный номер:60100467
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:152
Наименование:Plug
Каталожный номер:60008711
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:153
Наименование:Plug
Каталожный номер:60008713
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:162
Наименование:O-Ring
Каталожный номер:60319525
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:163
Наименование:O-ring
Каталожный номер:60100517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:166
Наименование:O-ring
Каталожный номер:60314925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:167
Наименование:O-ring
Каталожный номер:60221657
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:168
Наименование:O-ring
Каталожный номер:60221658
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:169
Наименование:O-RING
Каталожный номер:60312651
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:201
Наименование:Cover, valve
Каталожный номер:60075555
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:202
Наименование:Cover, spring
Каталожный номер:60100506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:203
Наименование:Cover, valve
Каталожный номер:60075556
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:204
Наименование:Cover
Каталожный номер:60292567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:205
Наименование:Cover
Каталожный номер:60292568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:211
Наименование:Plate
Каталожный номер:60292569
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:213
Наименование:Cover, valve
Каталожный номер:60075554
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:214
Наименование:BP Control Valve
Каталожный номер:60311472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:215
Наименование:Cover, valve
Каталожный номер:60075552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:216
Наименование:Flange
Каталожный номер:60292570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:251
Наименование:BP Cone Valve
Каталожный номер:60311473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:252
Наименование:lock valve selector
Каталожный номер:60292571
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:253
Наименование:Arm Logic Valve
Каталожный номер:60311474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:254
Наименование:Swing Logic Valve
Каталожный номер:60311471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:255
Наименование:Logic control valve
Каталожный номер:60205667
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:257
Наименование:cutoff Spool of Arm Regeneration
Каталожный номер:60271306
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:261
Наименование:O-Ring
Каталожный номер:60319529
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:262
Наименование:O-ring
Каталожный номер:60100514
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:263
Наименование:O-Ring
Каталожный номер:60319530
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:264
Наименование:O-Ring
Каталожный номер:60319531
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:267
Наименование:O-Ring
Каталожный номер:60319532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:271
Наименование:Screw hex S.H.C.
Каталожный номер:60319533
Комплект:40
Примечание:
0 ₽
шт
№ на схеме:272
Наименование:Bolt
Каталожный номер:60008721
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:273
Наименование:Screw hex S.H.C.
Каталожный номер:60319534
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:275
Наименование:Screw hex S.H.C.
Каталожный номер:60319535
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:277
Наименование:Bolt
Каталожный номер:60100512
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:301
Наименование:Spool travel
Каталожный номер:60319536
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:302
Наименование:Arm1 spool
Каталожный номер:60335068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:303
Наименование:Boom 1 spool
Каталожный номер:60292574
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:304
Наименование:Bucket spool
Каталожный номер:60335069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:305
Наименование:Swing spool
Каталожный номер:60292576
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:306
Наименование:Arm 2 spool
Каталожный номер:60292577
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:307
Наименование:Boom2 spool
Каталожный номер:60335070
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:308
Наименование:Straight travel spool
Каталожный номер:60292579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:309
Наименование:Option spool
Каталожный номер:60292580
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:310
Наименование:Bypass-cut spool
Каталожный номер:60292581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:323
Наименование:Spring
Каталожный номер:60237025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:324
Наименование:Spring
Каталожный номер:60292582
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:331
Наименование:Seat
Каталожный номер:60008823
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:332
Наименование:Spring
Каталожный номер:60292583
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:333
Наименование:Stud
Каталожный номер:60008819
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:334
Наименование:Ring, retaining
Каталожный номер:60008818
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:336
Наименование:Bolt
Каталожный номер:60292584
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:337
Наименование:Stopper
Каталожный номер:60292585
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:341
Наименование:Plug
Каталожный номер:60292586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:342
Наименование:Limit Spool of Bucket
Каталожный номер:60271305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:351
Наименование:Orifice
Каталожный номер:60292587
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:371
Наименование:Spring
Каталожный номер:60292588
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:372
Наименование:Spring
Каталожный номер:60075586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:375
Наименование:Spring
Каталожный номер:60292589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:511
Наименование:Valve, check
Каталожный номер:60075548
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:512
Наименование:Poppet
Каталожный номер:60292590
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:513
Наименование:Valve, check
Каталожный номер:60075549
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:515
Наименование:Poppet
Каталожный номер:60292591
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:521
Наименование:Spring
Каталожный номер:60075591
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:522
Наименование:Spring
Каталожный номер:60008817
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:523
Наименование:Spring
Каталожный номер:60075589
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:541
Наименование:Ball
Каталожный номер:60075545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:542
Наименование:SPRING SEAT
Каталожный номер:60307532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:543
Наименование:Spring
Каталожный номер:60075592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:551
Наименование:Plug
Каталожный номер:60075542
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:552
Наименование:Plug
Каталожный номер:60008715
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:553
Наименование:Plug
Каталожный номер:60075540
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:554
Наименование:Plug
Каталожный номер:60008714
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:555
Наименование:Plug, oil
Каталожный номер:60039401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:556
Наименование:plug
Каталожный номер:60242320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:561
Наименование:O-RING
Каталожный номер:60312647
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:562
Наименование:O-ring
Каталожный номер:60335071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:563
Наименование:O-ring
Каталожный номер:60100516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:601
Наименование:Main relief valve
Каталожный номер:60292593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:602
Наименование:Valve, relief, bypass
Каталожный номер:60075578
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:605
Наименование:Port relief valve
Каталожный номер:60335072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:991
Наименование:Nameplate
Каталожный номер:60100511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:992
Наименование:Pin
Каталожный номер:60038620
Комплект:2
Примечание:
