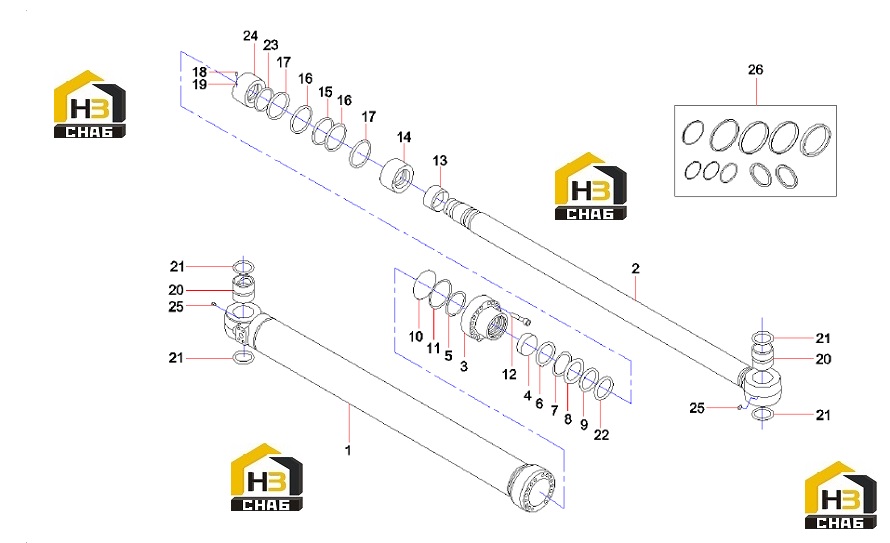

Цилиндр ковша 60053917

← Трубопровод цилиндра ковша 11371829 Цилиндр ковша 60053917 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder body

Каталожный номер:60154005

Комплект:1

Примечание:

№ на схеме:2

Наименование:piston rod

Каталожный номер:60154019

Комплект:1

Примечание:

№ на схеме:3

Наименование:end cover

Каталожный номер:60153997

Комплект:1

Примечание:

№ на схеме:4

Наименование:shaft sleeve

Каталожный номер:60154010

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining Ring

Каталожный номер:60153992

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bumper Sleeve

Каталожный номер:60153979

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal Ring

Каталожный номер:60154050

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining Ring

Каталожный номер:60154023

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dust Ring

Каталожный номер:60154040

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60154034

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60153988

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:21029919

Комплект:14

Примечание:M18×100GB5782 10.9

№ на схеме:13

Наименование:Bumper Sleeve

Каталожный номер:60153981

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston rod

Каталожный номер:60154015

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal Ring

Каталожный номер:60154045

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide ring

Каталожный номер:60154037

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:60153985

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60154026

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:20

Наименование:shaft sleeve

Каталожный номер:60154031

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, dust

Каталожный номер:60044360

Комплект:4

Примечание:

№ на схеме:22

Наименование:Retaining Ring

Каталожный номер:60154003

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:60153996

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:60154029

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sealed package of movable bucket

Каталожный номер:60149563

Комплект:1

Примечание:38.5T-CD-G
