Трубопровод цилиндра ковша 11371829

← Цилиндр рукояти 60053919 Трубопровод цилиндра ковша 11371829 →

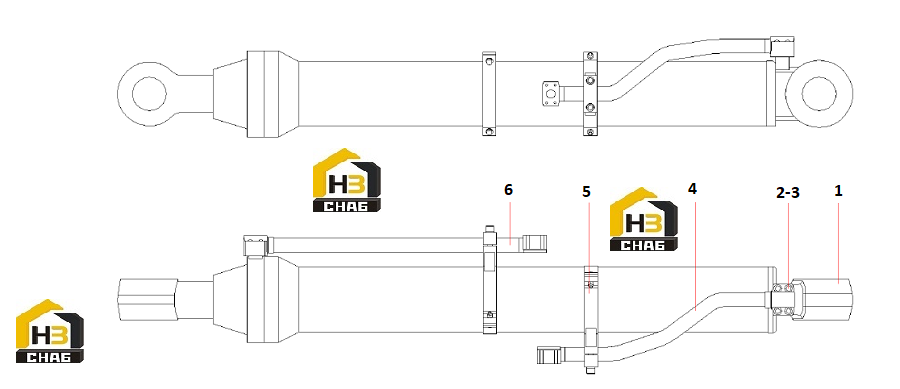

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder, bucket

Каталожный номер:60053917

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:21050781

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:12224100

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, pipe

Каталожный номер:12233609

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tube

Каталожный номер:12224688

Комплект:1

Примечание:
