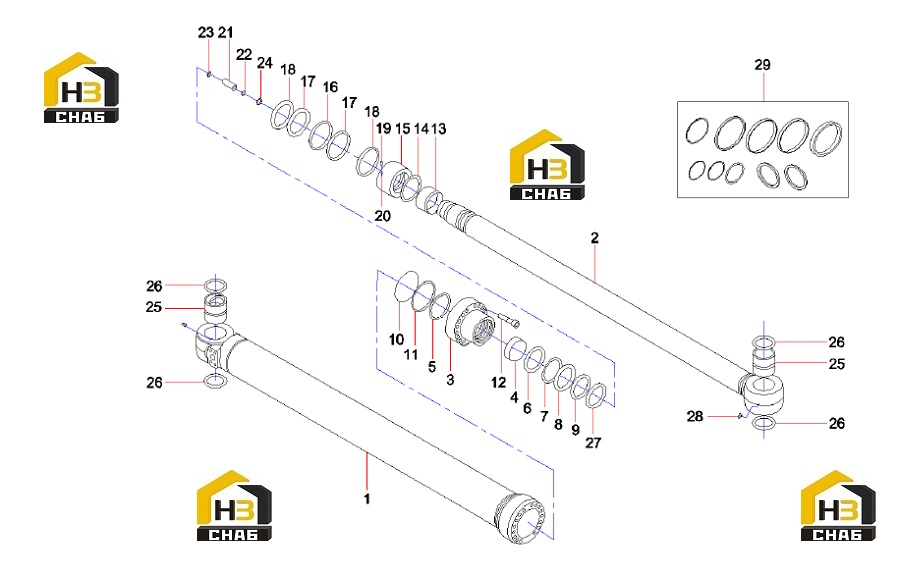

Цилиндр рукояти 60053919

← Трубопровод цилиндра рукояти 12523103 Цилиндр рукояти 60053919 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder body

Каталожный номер:60154007

Комплект:1

Примечание:

№ на схеме:2

Наименование:piston rod

Каталожный номер:60154021

Комплект:1

Примечание:

№ на схеме:3

Наименование:end cover

Каталожный номер:60153999

Комплект:1

Примечание:

№ на схеме:4

Наименование:shaft sleeve

Каталожный номер:60154012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining Ring

Каталожный номер:60153994

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bumper Sleeve

Каталожный номер:60153980

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal Ring

Каталожный номер:60154051

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining Ring

Каталожный номер:60154025

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dust Ring

Каталожный номер:60154041

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60154035

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60153989

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M20×100GB70.1 12.9

Каталожный номер:A210204000267

Комплект:14

Примечание:

№ на схеме:13

Наименование:Bumper Sleeve

Каталожный номер:60153982

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bumper Sleeve

Каталожный номер:60154043

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60154013

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal

Каталожный номер:60154046

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, guide

Каталожный номер:60154039

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, contaminant

Каталожный номер:60153986

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60154027

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, buffer, rear

Каталожный номер:60065195

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, pressure relief, buffer

Каталожный номер:60065212

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, retaining

Каталожный номер:60065194

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retainer

Каталожный номер:60153983

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve, shaft

Каталожный номер:60046228

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, dust

Каталожный номер:60046231

Комплект:4

Примечание:

№ на схеме:27

Наименование:Retaining Ring

Каталожный номер:60153993

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:2

Примечание:

№ на схеме:29

Наименование:Arm maintenance package

Каталожный номер:60217495

Комплект:1

Примечание:
