Трубопровод стрелы 12764919

← Крепление ковша 12761223 Трубопровод левого цилиндра стрелы 11371815 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

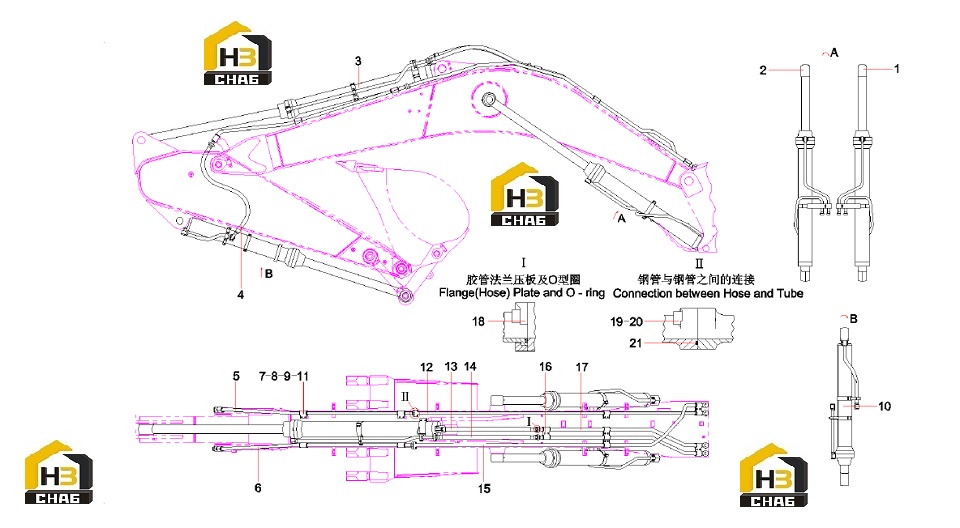

№ на схеме:1

Наименование:Cylinder AS, boom, left

Каталожный номер:11371815

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder GP, boom, right

Каталожный номер:11371806

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder GP, arm

Каталожный номер:12523103

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:60062816

Комплект:2

Примечание:

№ на схеме:5

Наименование:steel pipe SY385C1M2KS.3.1.5J

Каталожный номер:12222829

Комплект:1

Примечание:

№ на схеме:6

Наименование:steel pipe SY385C1M2KS.3.1.1J

Каталожный номер:12223106

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:11167527

Комплект:16

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:11168201

Комплект:16

Примечание:

№ на схеме:9

Наименование:Bolt M16×40GB5783 10.9

Каталожный номер:A210111000053

Комплект:24

Примечание:

№ на схеме:10

Наименование:Cylinder GP, bucket

Каталожный номер:11371829

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000642

Комплект:24

Примечание:16GB97.1

№ на схеме:12

Наименование:Tube

Каталожный номер:12468673

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:60000329

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:60118039

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tube

Каталожный номер:12468390

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:11167545

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tube

Каталожный номер:12467941

Комплект:2

Примечание:

№ на схеме:18

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:16

Примечание:

№ на схеме:19

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:40

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60238781

Комплект:16

Примечание:14GB97.1

№ на схеме:21

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:
