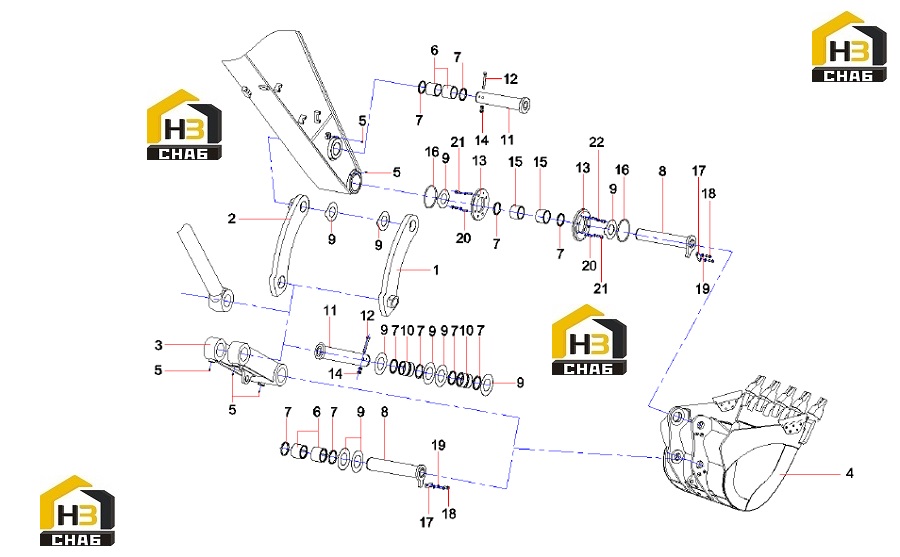

Крепление ковша 12761223

← Крепление цилиндра к стреле 12761223 Трубопровод стрелы 12764919 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rocker arm, left

Каталожный номер:11631858

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rocker arm, right

Каталожный номер:11631859

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rod, connecting

Каталожный номер:11323053

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket(1.8) SY385C2M2KS.3.4A

Каталожный номер:13690653

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cup, oil M10×1JB7940.1

Каталожный номер:A210804000002

Комплект:6

Примечание:

№ на схеме:6

Наименование:Sleeve, shaft

Каталожный номер:A820208000360

Комплект:4

Примечание:

№ на схеме:7

Наименование:Ring, dustproof

Каталожный номер:60044257

Комплект:10

Примечание:MCS

№ на схеме:8

Наименование:Lock pin SY385C2M2KS.3.1

Каталожный номер:13690963

Комплект:2

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:10135677

Комплект:20

Примечание:

№ на схеме:10

Наименование:Sleeve, shaft

Каталожный номер:11325044

Комплект:2

Примечание:

№ на схеме:11

Наименование:Roll, pin

Каталожный номер:11631855

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M20×200GB5782 10.9

Каталожный номер:A210110000347

Комплект:2

Примечание:

№ на схеме:13

Наименование:Abrasion Proof Ring

Каталожный номер:13673796

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M20GB6170

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bushing SY465C2M2KS.3-10B

Каталожный номер:13624387

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 190×10(GB3452.1)

Каталожный номер:A210609000343

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate SY485C1I3KH.3-16

Каталожный номер:13619666

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:20

Наименование:Locating Pin SY365CEI2KH.3-4

Каталожный номер:13124496

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw M12×30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:12GB93
