Трубопровод стрелы 12522883

← Трубопровод гидравлической системы 12558665 Трубопровод ковша 12522916 →

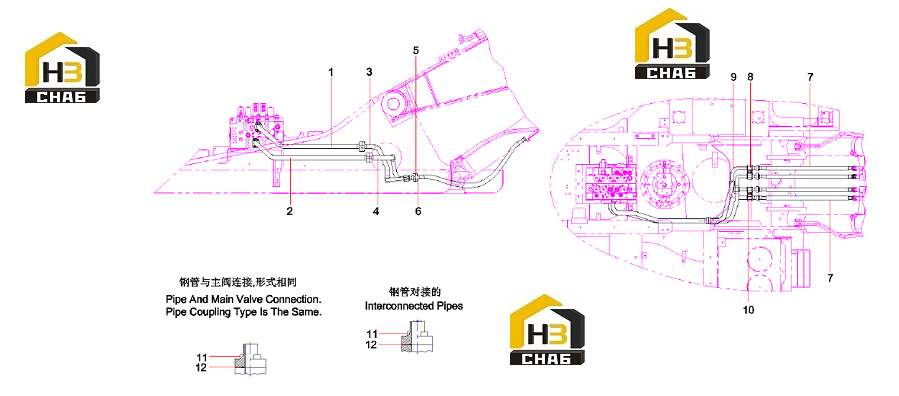

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe

Каталожный номер:12676699

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Pipe

Каталожный номер:12676702

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, steel

Каталожный номер:12230403

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube, steel

Каталожный номер:12230768

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:16

Примечание:

№ на схеме:6

Наименование:Screw M10×40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:32

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103004831

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:A820199003223

Комплект:4

Примечание:

№ на схеме:9

Наименование:Gasket, rubber

Каталожный номер:A820606020470

Комплект:4

Примечание:φ34

№ на схеме:10

Наименование:Screw M10×45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:16

Примечание:

№ на схеме:12

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:
