Трубопровод гидравлической системы 12558665

Трубопровод гидравлической системы 12558665

← Бак гидравлический 12984872 Трубопровод стрелы 12522883 →

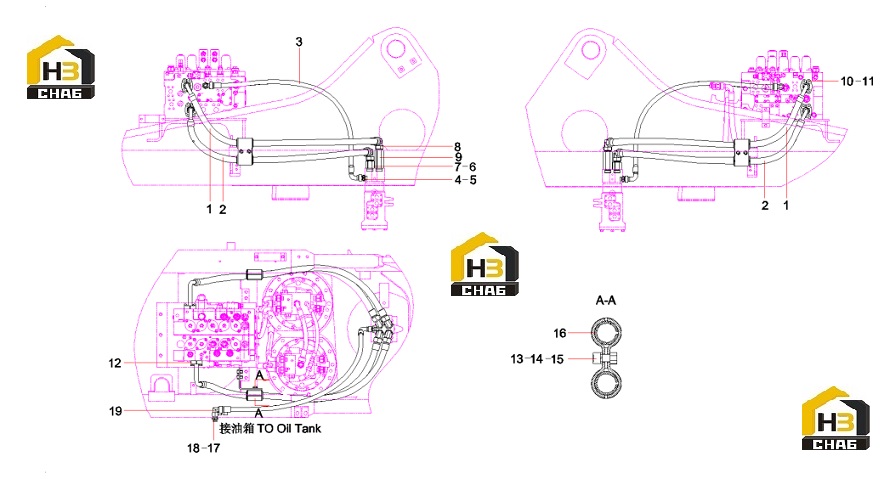

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:60170267
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:60170266
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:B230103005407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:A820205002377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:A229900001581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:A820205001356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring 29.7×3.5JISB2401
Каталожный номер:A210609000136
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, pipe
Каталожный номер:B210780001241
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:A820205001355
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000343
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 14GB93
Каталожный номер:A210401000003
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange, SAE
Каталожный номер:B210780000693
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 16GB93
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp, pipe
Каталожный номер:11167545
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw M16×40GB70.1 10.9
Каталожный номер:A210204000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Gasket
Каталожный номер:11168201
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:10165802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring 23.7×3.5JISB2401
Каталожный номер:B230101000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector, pipe
Каталожный номер:B210780001310
Комплект:1
Примечание:
