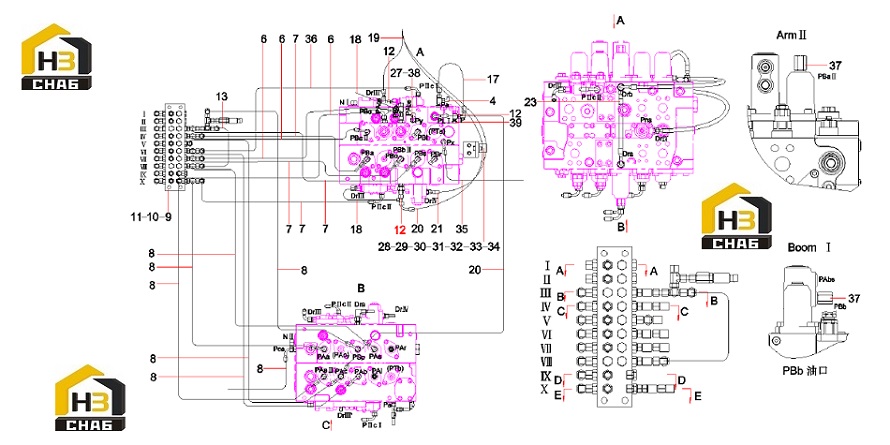

Трубопровод клапана распределительного 12765024

← Соединения клапана распределительного 12765024 Трубопровод электромагнитного клапана 12765006 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:22

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103002375

Комплект:3

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103003183

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000076

Комплект:7

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M12×70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:13

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:21003891

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose assembly

Каталожный номер:B230103001889

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001885

Комплект:3

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103001082

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103000694

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103003612

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:12

Примечание:

№ на схеме:28

Наименование:Clamp of Three Rubber Hose

Каталожный номер:13306939

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber pad of Three Rubber Hose

Каталожный номер:13306940

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:32

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket

Каталожный номер:11168353

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M16×1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose, rubber

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103000162

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve, one-way, throttle

Каталожный номер:A220401000593

Комплект:6

Примечание:

№ на схеме:38

Наименование:Plug

Каталожный номер:A820205001771

Комплект:3

Примечание:

№ на схеме:39

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:2

Примечание:
