Соединения клапана распределительного 12765024

← Комплектующие клапана (часть 2) pvd8pc6008 60170604 Трубопровод клапана распределительного 12765024 →

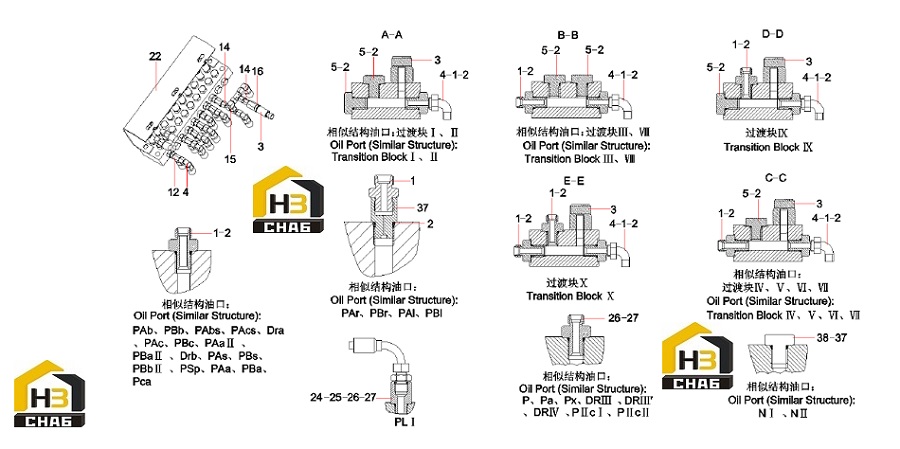

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint

Каталожный номер:11287446

Комплект:40

Примечание:G3/8-M16

№ на схеме:2

Наименование:O-ring 13.8×2.4JISB2401

Каталожный номер:B230101000049

Комплект:53

Примечание:

№ на схеме:3

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:22

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:A820205000947

Комплект:13

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:13

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780001404

Комплект:2

Примечание:

№ на схеме:15

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, relay

Каталожный номер:11287448

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate

Каталожный номер:12252614

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:10899646

Комплект:1

Примечание:G1/8

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210608000007

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:A820205002445

Комплект:9

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:12

Примечание:

№ на схеме:37

Наименование:Valve, one-way, throttle

Каталожный номер:A220401000593

Комплект:6

Примечание:

№ на схеме:38

Наименование:Plug

Каталожный номер:A820205001771

Комплект:3

Примечание:
