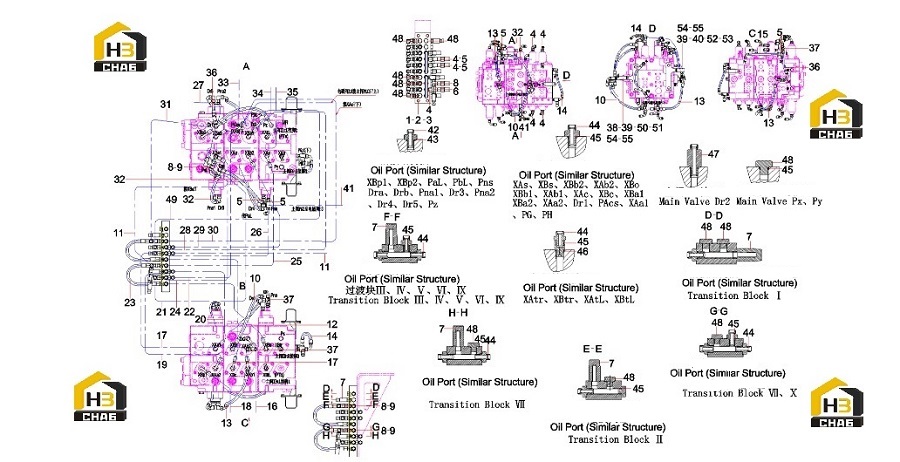

Трубопровод клапана распределительного 13441694 sy365cdi3k.1.4.3

← Клапан пилотный 60210245 Трубопровод электромагнитного клапана 13441695 sy365cdi3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x65GB5782 10.9

Каталожный номер:A210110000437

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:4

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:15

Примечание:

№ на схеме:5

Наименование:Fitting, Tee

Каталожный номер:-

Комплект:13

Примечание:Modification or other

№ на схеме:6

Наименование:Connector, relay

Каталожный номер:11287448

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:B210780001404

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:A831313050000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:B230103002373

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103001233

Комплект:2

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60183227

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber hose

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:B230103000076

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:21020624

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:B230103000611

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103005514

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103002871

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Assembly

Каталожный номер:A831311035000

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103004309

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose Assembly

Каталожный номер:B230103003183

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Assembly

Каталожный номер:B230103004173

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103000731

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:21021927

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly

Каталожный номер:B230103002544

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:60029257

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Assembly

Каталожный номер:B230103002490

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose Assembly

Каталожный номер:B230103001082

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose Assembly

Каталожный номер:B230103000589

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose Assembly

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose Assembly

Каталожный номер:B230103003896

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:B210780001658

Комплект:3

Примечание:

№ на схеме:38

Наименование:Left Bracket SY365CDI3K.1.4.3.1

Каталожный номер:13667744

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:4

Примечание:

№ на схеме:40

Наименование:Right Bracket SY365CDI3K.1.4.3.2

Каталожный номер:13667748

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:B230103003144

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:-

Комплект:15

Примечание:Modification or other

№ на схеме:43

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:15

Примечание:

№ на схеме:44

Наименование:Joint

Каталожный номер:11287446

Комплект:33

Примечание:

№ на схеме:45

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:46

Примечание:

№ на схеме:46

Наименование:Valve, one-way, throttle

Каталожный номер:A220401000609

Комплект:4

Примечание:

№ на схеме:47

Наименование:Pipe joint

Каталожный номер:11816259

Комплект:1

Примечание:

№ на схеме:48

Наименование:Plug

Каталожный номер:A820205000947

Комплект:8

Примечание:

№ на схеме:49

Наименование:Hose Assembly

Каталожный номер:B230103000162

Комплект:1

Примечание:

№ на схеме:50

Наименование:Protective sleeve

Каталожный номер:13306941

Комплект:1

Примечание:

№ на схеме:51

Наименование:Pipe Clip SY485C1I3KH.1.4.2-6

Каталожный номер:13306942

Комплект:1

Примечание:

№ на схеме:52

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:53

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:54

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:
