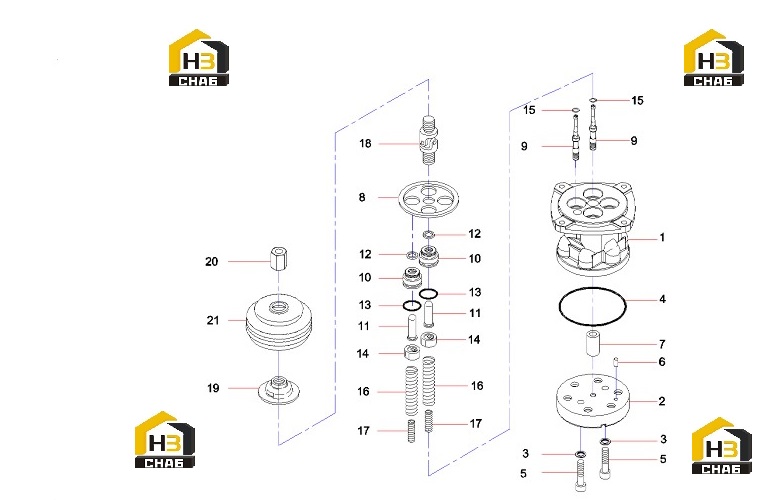

Клапан пилотный 60210245

← Компоненты клапана (часть2) 60283709 Трубопровод клапана распределительного 13441694 sy365cdi3k.1.4.3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60008795

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, connecting, oil port

Каталожный номер:60008810

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer, seal

Каталожный номер:60008598

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60008799

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, socket head

Каталожный номер:60008786

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin, spring

Каталожный номер:60038259

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:60008806

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:60037936

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spool

Каталожный номер:60008760

Комплект:4

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:60221602

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pushrod

Каталожный номер:60008599

Комплект:4

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:60230199

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60221603

Комплект:4

Примечание:

№ на схеме:14

Наименование:Seat, spring

Каталожный номер:60008758

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60008597

Комплект:4

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60008774

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60008775

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:60008602

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate, circular

Каталожный номер:60008809

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:60038479

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, rubber

Каталожный номер:60192531

Комплект:1

Примечание:
