Узел стрелы 12772747

Узел стрелы 12772747

← Шарнир центральный 60173157 Рукоять стрелы 12772747 →

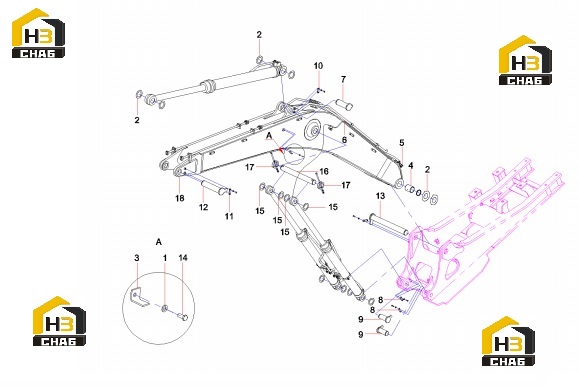

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:A210401000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:A820102010676
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket, lamp
Каталожный номер:A820101322531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, shaft
Каталожный номер:11306936
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipeline, work equipment
Каталожный номер:12775329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipeline, lubrication
Каталожный номер:11352533
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roll, pin
Каталожный номер:A810303990037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, pressure
Каталожный номер:11274145
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roll, pin
Каталожный номер:A810303990034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, pressure
Каталожный номер:A820101211710
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate, pressure
Каталожный номер:11274177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Roll, pin
Каталожный номер:A810303990030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Roll, pin
Каталожный номер:12052253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M16x30 GB5783 Grade 10.9
Каталожный номер:A210111000263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:A820101040453
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pin
Каталожный номер:13039467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Retainer
Каталожный номер:A820101211704
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Boom
Каталожный номер:13006490
Комплект:1
Примечание:
