Рукоять стрелы 12772747

Рукоять стрелы 12772747

← Узел стрелы 12772747 Комплектующие ковша 12772747 →

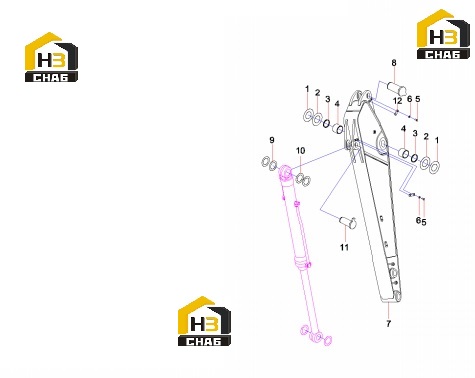

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:A820102010761
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:3
Наименование:Dustproof ME-2
Каталожный номер:B230101000534
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, shaft
Каталожный номер:11644425
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M16x35 GB5783 10.9
Каталожный номер:A210111000212
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000003
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Arm
Каталожный номер:12680634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Roll, pin
Каталожный номер:A810303990035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:A820102010389
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:A820102010390
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Roll, pin
Каталожный номер:A810303990033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, pressure
Каталожный номер:A820101211702
Комплект:1
Примечание:
