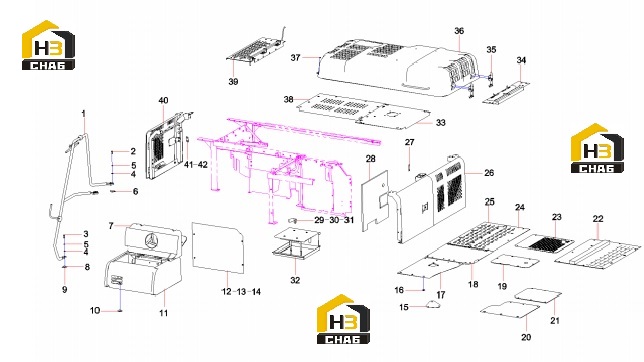

Комплектующие кузова экскаватора 12761001

← Комплектующие поворотного редуктора 60042755 Каркас кузова 12761001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handhold

Каталожный номер:12099396

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:19

Примечание:

№ на схеме:3

Наименование:Bolt M12x40 GB5783 Grade 10.9

Каталожный номер:A210111000204

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000002

Комплект:61

Примечание:

№ на схеме:6

Наименование:Board, guard

Каталожный номер:12796547

Комплект:1

Примечание:

№ на схеме:7

Наименование:Box, ornament

Каталожный номер:11723633

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:10

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:2

Примечание:

№ на схеме:11

Наименование:Toolbox

Каталожный номер:12681201

Комплект:1

Примечание:

№ на схеме:12

Наименование:Baffle, cab

Каталожный номер:12668130

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:12

Примечание:

№ на схеме:15

Наименование:Coverplate

Каталожный номер:10186779

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:19

Примечание:

№ на схеме:17

Наименование:Coverplate AS, bottom, fuel tank

Каталожный номер:11859183

Комплект:1

Примечание:

№ на схеме:18

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:11859334

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, lower, main valve

Каталожный номер:11859333

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover plate, bottom, cab

Каталожный номер:11859331

Комплект:1

Примечание:

№ на схеме:21

Наименование:Coverplate, rear middle

Каталожный номер:11859332

Комплект:1

Примечание:

№ на схеме:22

Наименование:Coverplate, bottom, rear left

Каталожный номер:11859617

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bottom cover plate of

Каталожный номер:12626502

Комплект:1

Примечание:

№ на схеме:24

Наименование:Coverplate, bottom, rear right

Каталожный номер:11859479

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom, rear right

Каталожный номер:11859672

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left Door Assy.

Каталожный номер:12677695

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shim, adjusting

Каталожный номер:12792382

Комплект:5

Примечание:

№ на схеме:28

Наименование:Sponge

Каталожный номер:12677694

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:30

Наименование:Screw M8x16 GB818

Каталожный номер:A210210000019

Комплект:2

Примечание:

№ на схеме:31

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:32

Наименование:Protection AS, battery box

Каталожный номер:11864444

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plate, retaining, air cleaner

Каталожный номер:12668132

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cover, rear, upper left

Каталожный номер:A810502012207

Комплект:1

Примечание:

№ на схеме:35

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:36

Наименование:Engine hood GP

Каталожный номер:13052122

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 14 GB97.1

Каталожный номер:A210405000002

Комплект:4

Примечание:

№ на схеме:38

Наименование:Coverplate, upper, middle

Каталожный номер:11949321

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cover, rear, upper right

Каталожный номер:10123768

Комплект:1

Примечание:

№ на схеме:40

Наименование:Right Door Assy.

Каталожный номер:12677453

Комплект:1

Примечание:

№ на схеме:41

Наименование:Gasket

Каталожный номер:12669836

Комплект:2

Примечание:

№ на схеме:42

Наименование:Gasket

Каталожный номер:12669837

Комплект:2

Примечание:
