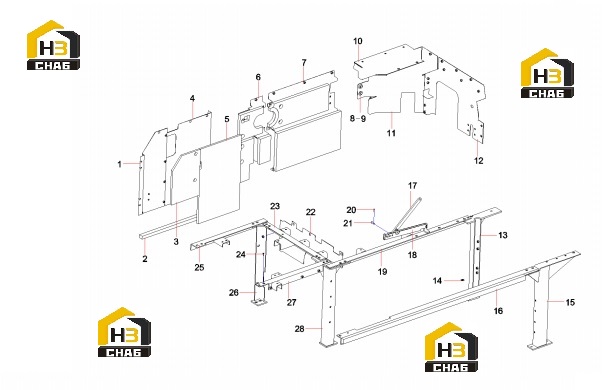

Каркас кузова 12761001

← Комплектующие кузова экскаватора 12761001 Поручень с зеркалом заднего вида 12099396 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, retaining plate

Каталожный номер:12780415

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sponge

Каталожный номер:A820699000954

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sponge

Каталожный номер:12864949

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retainer board

Каталожный номер:12780412

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sponge

Каталожный номер:12864948

Комплект:1

Примечание:

№ на схеме:6

Наименование:Partition, lower, engine

Каталожный номер:A810502012215

Комплект:1

Примечание:

№ на схеме:7

Наименование:Partition, upper, engine

Каталожный номер:11717277

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210404000004

Комплект:137

Примечание:

№ на схеме:9

Наименование:Bolt M12x20 GB5783 Grade 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:10

Наименование:Body, side partition

Каталожный номер:10122468

Комплект:1

Примечание:

№ на схеме:11

Наименование:Body, lower partition, main valve

Каталожный номер:11779664

Комплект:1

Примечание:

№ на схеме:12

Наименование:Upper partition

Каталожный номер:12755817

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, front, right

Каталожный номер:A810502015197

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000001

Комплект:24

Примечание:

№ на схеме:15

Наименование:Right(B)

Каталожный номер:12592876

Комплект:1

Примечание:

№ на схеме:16

Наименование:Beam, cross, rear

Каталожный номер:A810502015193

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:19

Наименование:Beam, cross, front

Каталожный номер:A810502015192

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:21

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plate, retaining, air cleaner

Каталожный номер:12337239

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connection Beam

Каталожный номер:12687804

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:147

Примечание:

№ на схеме:25

Наименование:Join plate

Каталожный номер:12668134

Комплект:1

Примечание:

№ на схеме:26

Наименование:Support, rear, cab

Каталожный номер:12337691

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sponge, air cleaner

Каталожный номер:A810502015253

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket, front, left

Каталожный номер:12561778

Комплект:1

Примечание:
