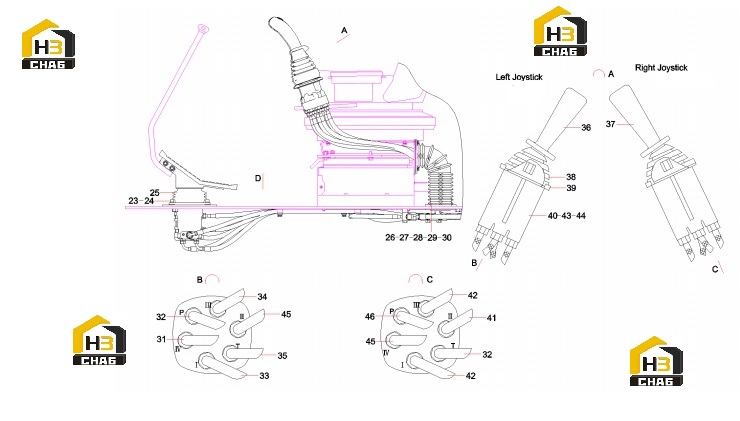

Трубопровод управления гидравлической системы 13282988 (часть 2)

← Трубопровод управления гидравлической системы 13282988 (часть 1) Трубопровод управления гидравлической системы 13282988 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:23

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pilot-control Valve PVD8PC6008

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M6x12 GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:30

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103000988

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:B230103000982

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103002650

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103003988

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103002264

Комплект:1

Примечание:

№ на схеме:36

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:37

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:38

Наименование:Handle Guard SY215C9C3KL.1.4.1

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:39

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pilot-control Valve

Каталожный номер:60231351

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:21003859

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:B230103002569

Комплект:2

Примечание:

№ на схеме:43

Наименование:Screw M6x25 GB70.1

Каталожный номер:A210204000132

Комплект:8

Примечание:

№ на схеме:44

Наименование:Washer 6 GB93

Каталожный номер:60060564

Комплект:8

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:B230103001434

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103000985

Комплект:1

Примечание:
