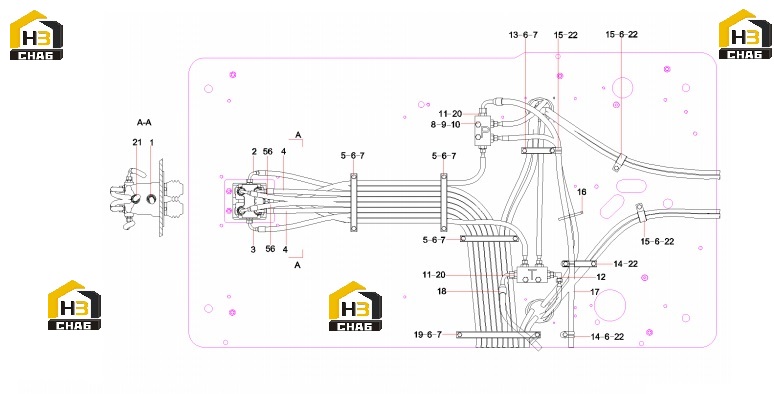

Трубопровод управления гидравлической системы 13282988 (часть 1)

← Трубопровод пилотный гидравлической системы 13283059 Трубопровод управления гидравлической системы 13282988 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000899

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103001563

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:15

Примечание:

№ на схеме:7

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:8

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10x40 GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:14

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:3

Примечание:

№ на схеме:16

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:60211157

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103002769

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, pipe

Каталожный номер:11076393

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103004528

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:5

Примечание:

№ на схеме:56

Наименование:Hose, rubber

Каталожный номер:B230103004319

Комплект:2

Примечание:
