Трубопровод смазки стрелы 12980039

← Зажим трубок цилиндра ковша 11162112 Система электрическая экскаватора 13296363 →

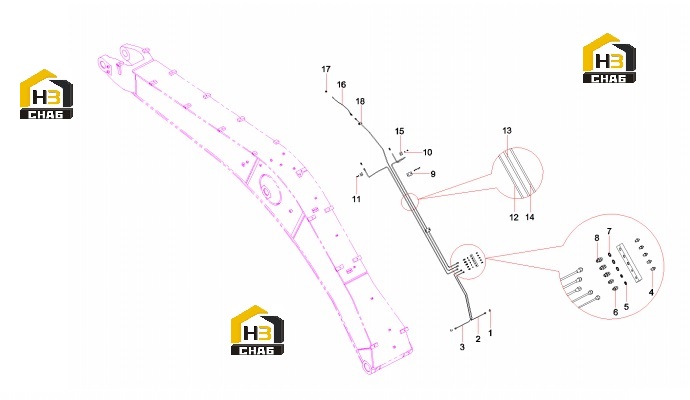

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:11102369

Комплект:2

Примечание:

№ на схеме:2

Наименование:butter pipe assemble

Каталожный номер:12109905

Комплект:1

Примечание:

№ на схеме:3

Наименование:butter pipe assemble

Каталожный номер:12109881

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:5

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:11102367

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:3

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11102368

Комплект:6

Примечание:

№ на схеме:9

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8 GB97.1

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:7

Примечание:

№ на схеме:12

Наименование:butter pipe

Каталожный номер:12980009

Комплект:1

Примечание:

№ на схеме:13

Наименование:butter pipe assemble

Каталожный номер:12109786

Комплект:1

Примечание:

№ на схеме:14

Наименование:Butter tube SY335C9I4K.3A.7.2

Каталожный номер:12980021

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:A820101211945

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000858

Комплект:3

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:A820101216692

Комплект:1

Примечание:
