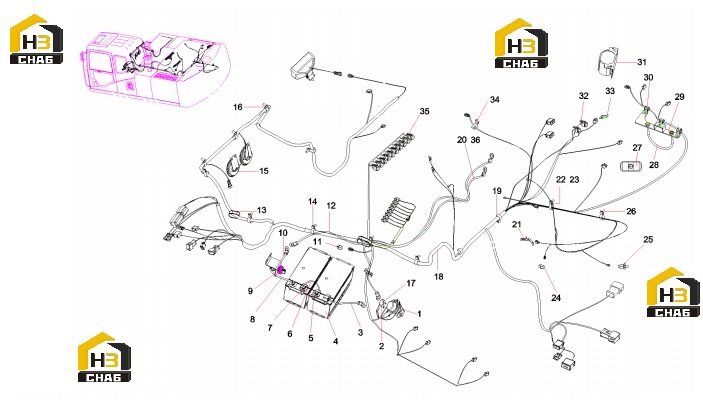

Система электрическая экскаватора 13296363

← Трубопровод смазки стрелы 12980039 Система электрическая кабины 13296363 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Contactor, direct-current

Каталожный номер:A240700000302

Комплект:1

Примечание:

№ на схеме:2

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:3

Наименование:Power Supply Line

Каталожный номер:13590934

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery

Каталожный номер:60071633

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:power line SY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:9

Наименование:Switch, power

Каталожный номер:60125384

Комплект:1

Примечание:

№ на схеме:10

Наименование:Power Supply Line

Каталожный номер:13558110

Комплект:1

Примечание:

№ на схеме:11

Наименование:eaner Sensor

Каталожный номер:60201125

Комплект:1

Примечание:

№ на схеме:12

Наименование:Power Line SY335C9C5K.5.9-3

Каталожный номер:13559439

Комплект:1

Примечание:

№ на схеме:13

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:9

Примечание:

№ на схеме:14

Наименование:Rubber sleeve SY335C9I4K.1.3.5A

Каталожный номер:12185930

Комплект:1

Примечание:

№ на схеме:15

Наименование:Electrical Horn

Каталожный номер:60260625

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:4

Примечание:

№ на схеме:17

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Vehicle Body Harness

Каталожный номер:13655325

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:13

Примечание:

№ на схеме:20

Наименование:Power Supply Harness

Каталожный номер:13558111

Комплект:1

Примечание:

№ на схеме:21

Наименование:The fixed bracket for the

Каталожный номер:12049464

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:23

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:20

Примечание:

№ на схеме:24

Наименование:Sensor, liquid level

Каталожный номер:60201126

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sensor,water temperature

Каталожный номер:60015082

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10x20 GB5783

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:27

Наименование:Camera

Каталожный номер:60276054

Комплект:1

Примечание:

№ на схеме:28

Наименование:U type bolt SY335C9C5K.5.15-1

Каталожный номер:13328549

Комплект:1

Примечание:

№ на схеме:29

Наименование:harness plate weld

Каталожный номер:13328553

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:8

Примечание:

№ на схеме:31

Наименование:alarm

Каталожный номер:60222806

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bracket, mounting, proportional

Каталожный номер:11738344

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:36

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:
