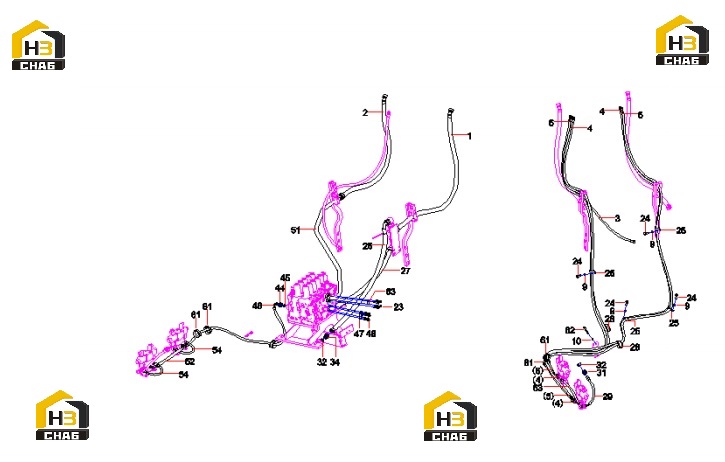

Трубопровод гидравлический 13505121

← Компоненты гидравлической системы 13505121 Трубопровод стрелы 13402084 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose,rubber

Каталожный номер:60119710

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103002004

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000324

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103005520

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103004641

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103006932

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:25

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103000608

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose,rubber

Каталожный номер:B230103003897

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose,rubber

Каталожный номер:60045971

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector G1-M18

Каталожный номер:10467060

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector G3/4-M18

Каталожный номер:11454532

Комплект:1

Примечание:

№ на схеме:45

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hose, rubber

Каталожный номер:B230103007726

Комплект:1

Примечание:

№ на схеме:47

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:48

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:51

Наименование:Steel Pipe

Каталожный номер:12940010

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:21033030

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose, rubber

Каталожный номер:B230103004058

Комплект:1

Примечание:

№ на схеме:54

Наименование:Hose, rubber

Каталожный номер:60017804

Комплект:2

Примечание:

№ на схеме:61

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:4

Примечание:

№ на схеме:62

Наименование:Screw M12x80 GB70.1 10.9

Каталожный номер:A210204000360

Комплект:1

Примечание:

№ на схеме:63

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:
