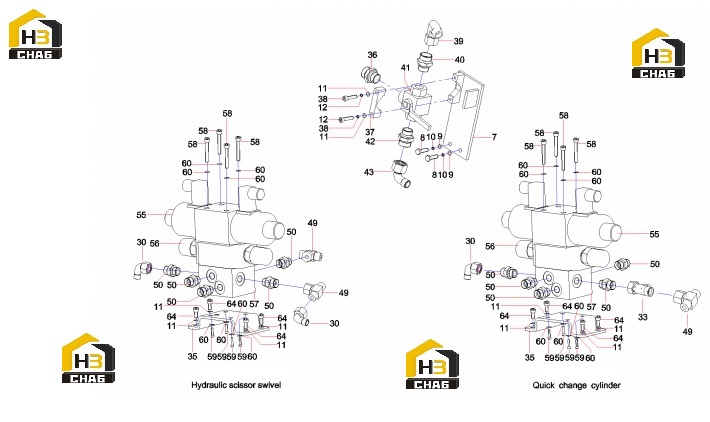

Компоненты гидравлической системы 13505121

← Крепление трубок гидравлической системы 13505121 Трубопровод гидравлический 13505121 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:valve support SY335C9I4K.9A.1.3

Каталожный номер:12183963

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:60262508

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:12

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bracket

Каталожный номер:10790350

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp, pipe, upper

Каталожный номер:10184264

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M10x50 GB70.1 10.9

Каталожный номер:A210204000356

Комплект:2

Примечание:

№ на схеме:39

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:41

Наименование:3-way ball valve

Каталожный номер:60233860

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780001389

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:49

Наименование:Connector, pipe

Каталожный номер:B210780000019

Комплект:3

Примечание:

№ на схеме:50

Наименование:Connector, pipe

Каталожный номер:B210780000180

Комплект:10

Примечание:

№ на схеме:55

Наименование:Valve - Solenoid (Directional)

Каталожный номер:60010160

Комплект:2

Примечание:

№ на схеме:56

Наименование:Valve - Relief

Каталожный номер:60007946

Комплект:2

Примечание:

№ на схеме:57

Наименование:Block - Connecting (Solenoid)

Каталожный номер:10184460

Комплект:2

Примечание:

№ на схеме:58

Наименование:Screw M6x90 GB70.1

Каталожный номер:A210204000182

Комплект:8

Примечание:

№ на схеме:59

Наименование:Screw M6x12 GB70.1

Каталожный номер:A210204000129

Комплект:8

Примечание:

№ на схеме:60

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:16

Примечание:

№ на схеме:64

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:8

Примечание:
