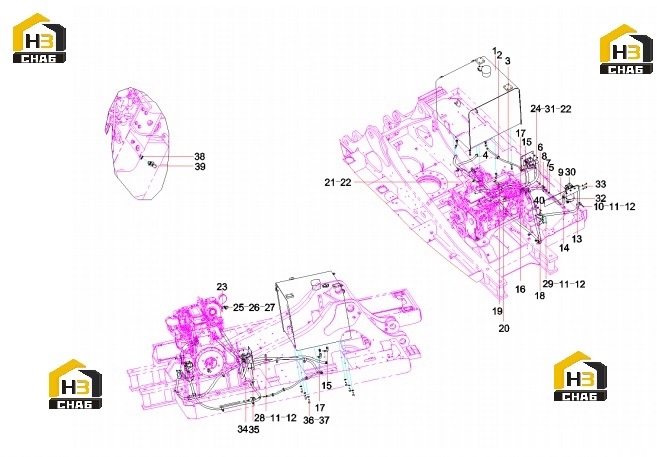

Система топливная 13295537

← Система впуска воздуха 13295501 Комплектующие кузова экскаватора 13295863 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Assy.

Каталожный номер:13506825

Комплект:1

Примечание:

№ на схеме:2

Наименование:Grommet

Каталожный номер:11348391

Комплект:3

Примечание:

№ на схеме:3

Наименование:soft pipe

Каталожный номер:12019940

Комплект:1

Примечание:

№ на схеме:4

Наименование:oil pipe 1 SY335C9C5K.1.3.5C-1

Каталожный номер:13501441

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:3

Примечание:

№ на схеме:6

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:8

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:10

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:9

Примечание:

№ на схеме:11

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:25

Примечание:

№ на схеме:12

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:25

Примечание:

№ на схеме:13

Наименование:oil pipe 2 SY335C9C5K.1.3.5C-2

Каталожный номер:13501481

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hoop

Каталожный номер:A210855000008

Комплект:6

Примечание:

№ на схеме:15

Наименование:Rubber hose joint

Каталожный номер:60141840

Комплект:6

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000587

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:24004879

Комплект:2

Примечание:

№ на схеме:18

Наименование:oil return pipe

Каталожный номер:13501487

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil pipe left clamp

Каталожный номер:13590692

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket, rubber φ34

Каталожный номер:A820606020470

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:23

Наименование:steel SY365C9C5K.1.3.5.1

Каталожный номер:13629600

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:60176224

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:28

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:29

Наименование:Clamp SY335C9C4K.1.3.5-11

Каталожный номер:12854256

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:60262509

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:6

Примечание:

№ на схеме:32

Наименование:Check Valve

Каталожный номер:60254050

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuel filter and DEF pump installing

Каталожный номер:13506251

Комплект:1

Примечание:

№ на схеме:34

Наименование:Lubricating Oil Filter

Каталожный номер:60254049

Комплект:1

Примечание:

№ на схеме:35

Наименование:oil filter supporting plate asm

Каталожный номер:13294079

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:6

Примечание:

№ на схеме:38

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:39

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:40

Наименование:Oil pipe clamp

Каталожный номер:13590699

Комплект:1

Примечание:
