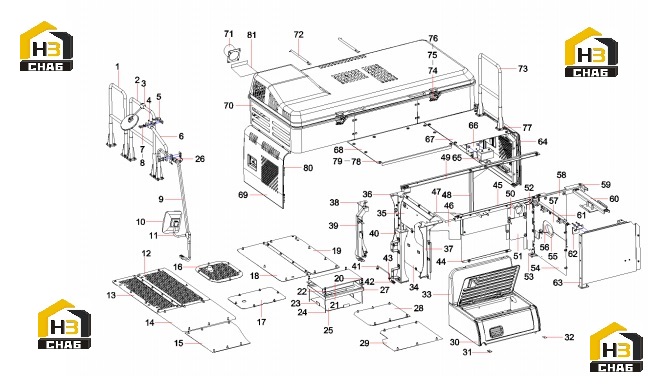

Комплектующие кузова экскаватора 13295863

← Система топливная 13295537 Ящик для инструментов 13507152 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main hand rail body(ll)

Каталожный номер:13505179

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main hand rail body(ll)

Каталожный номер:13505164

Комплект:1

Примечание:

№ на схеме:3

Наименование:upper right rearview mirror

Каталожный номер:13314057

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fore fixed clamp

Каталожный номер:13517157

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rear fixed clamp assembly

Каталожный номер:13517178

Комплект:2

Примечание:

№ на схеме:6

Наименование:handrail SY365C9C5K.1.6-1

Каталожный номер:13595630

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:66

Примечание:

№ на схеме:8

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:60262509

Комплект:16

Примечание:

№ на схеме:9

Наименование:Main hand rail body(l)

Каталожный номер:13503280

Комплект:1

Примечание:

№ на схеме:10

Наименование:Mirror

Каталожный номер:60126001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket, mirror

Каталожный номер:12046539

Комплект:1

Примечание:

№ на схеме:12

Наименование:Right rear bottom cover platel

Каталожный номер:12709809

Комплект:1

Примечание:

№ на схеме:13

Наименование:Right rear bottom cover platel

Каталожный номер:12711567

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:11178765

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bottom covered plate of fuel tank

Каталожный номер:12103866

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bottom cover plate of

Каталожный номер:12709690

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover, lower, main valve

Каталожный номер:10842737

Комплект:1

Примечание:

№ на схеме:18

Наименование:Left rear bottom cover platell

Каталожный номер:12711606

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left rear bottom cover platel

Каталожный номер:12711502

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:21

Наименование:Battery protective

Каталожный номер:12602227

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:25

Наименование:Battery rubber pad SY305.1.6-63

Каталожный номер:12569036

Комплект:1

Примечание:

№ на схеме:26

Наименование:sleeve SY215CAM3K.1A.6.15.1A

Каталожный номер:13516330

Комплект:2

Примечание:

№ на схеме:27

Наименование:Battery fixed

Каталожный номер:11583629

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:A820101219918

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:A820101219919

Комплект:1

Примечание:

№ на схеме:30

Наименование:Battery Box Assy

Каталожный номер:13507152

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:33

Наименование:Trim cover SY300E.1.6.11

Каталожный номер:12909452

Комплект:1

Примечание:

№ на схеме:34

Наименование:Asm of plate SY335C9C5K.1.6.52

Каталожный номер:13505112

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plate SY335C9C5K.1.6.50

Каталожный номер:13505039

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bracket of Aftertreatment

Каталожный номер:13505106

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bracket of Aftertreatment

Каталожный номер:13324900

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bracket of Aftertreatment

Каталожный номер:13324943

Комплект:1

Примечание:

№ на схеме:39

Наименование:Post of door SY335C9C5K.1.6.39

Каталожный номер:13325136

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bracket of Aftertreatment

Каталожный номер:13324947

Комплект:1

Примечание:

№ на схеме:41

Наименование:Catch

Каталожный номер:12196084

Комплект:1

Примечание:

№ на схеме:42

Наименование:bracket of door hook

Каталожный номер:13324883

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pin 3.2x16 GB91

Каталожный номер:A210501000001

Комплект:1

Примечание:

№ на схеме:44

Наименование:Engine clapboard

Каталожный номер:13504987

Комплект:1

Примечание:

№ на схеме:45

Наименование:Front cross rail

Каталожный номер:13295866

Комплект:1

Примечание:

№ на схеме:46

Наименование:Main Vavle Plate

Каталожный номер:13505030

Комплект:1

Примечание:

№ на схеме:47

Наименование:Plate SY335C9C5K.1.6.48

Каталожный номер:13505014

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bracket SY335C9C5K.1.6.27

Каталожный номер:13305636

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rear beam SY335C9C5K.1.6.14

Каталожный номер:13295879

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate SY335C9C5K.1.6.9

Каталожный номер:13295973

Комплект:1

Примечание:

№ на схеме:51

Наименование:PlateSY335C9C4K.1.6C.15

Каталожный номер:12940855

Комплект:1

Примечание:

№ на схеме:52

Наименование:Plate SY335C9C5K.1.6.56

Каталожный номер:13505217

Комплект:1

Примечание:

№ на схеме:53

Наименование:Left(F) bracket

Каталожный номер:13505204

Комплект:1

Примечание:

№ на схеме:54

Наименование:lower plate SY335C9C5K.1.6.44

Каталожный номер:13504875

Комплект:1

Примечание:

№ на схеме:55

Наименование:sponge SY335C9C5K.1.6-4

Каталожный номер:13505252

Комплект:1

Примечание:

№ на схеме:56

Наименование:sponge SY335C9C5K.1.6-3

Каталожный номер:13505251

Комплект:1

Примечание:

№ на схеме:57

Наименование:Upper sheet metal welding parts

Каталожный номер:13504877

Комплект:1

Примечание:

№ на схеме:58

Наименование:Left central baffle

Каталожный номер:13504873

Комплект:1

Примечание:

№ на схеме:59

Наименование:Air cleaner cross rail

Каталожный номер:13504870

Комплект:1

Примечание:

№ на схеме:60

Наименование:Air filter connection beam

Каталожный номер:13504786

Комплект:1

Примечание:

№ на схеме:61

Наименование:Connection Beam

Каталожный номер:13295925

Комплект:1

Примечание:

№ на схеме:62

Наименование:Bracket of power switch

Каталожный номер:13507501

Комплект:1

Примечание:

№ на схеме:63

Наименование:Rear support of cab

Каталожный номер:13504957

Комплект:1

Примечание:

№ на схеме:64

Наименование:left door assy SY335C9C5K.1.6.59

Каталожный номер:13511618

Комплект:1

Примечание:

№ на схеме:65

Наименование:cover SY335C9C5K.5.2

Каталожный номер:13507507

Комплект:1

Примечание:

№ на схеме:66

Наименование:supporter SY335C9C5K.1.6.58

Каталожный номер:13508166

Комплект:1

Примечание:

№ на схеме:67

Наименование:Air filter plate SY335C9C5K.1.6.12

Каталожный номер:13295871

Комплект:1

Примечание:

№ на схеме:68

Наименование:Middle(B) plate

Каталожный номер:13295930

Комплект:1

Примечание:

№ на схеме:69

Наименование:Door, right

Каталожный номер:12677408

Комплект:1

Примечание:

№ на схеме:70

Наименование:Bonnet Assy SY335C9C5K.1.6.6

Каталожный номер:13295950

Комплект:1

Примечание:

№ на схеме:71

Наименование:Exhaust Pipe SY335C9C5K.1.6.26

Каталожный номер:13295933

Комплект:1

Примечание:

№ на схеме:72

Наименование:Spring

Каталожный номер:60258995

Комплект:2

Примечание:

№ на схеме:73

Наименование:Main hand rail body(ll)

Каталожный номер:13505197

Комплект:1

Примечание:

№ на схеме:74

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:75

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:60262506

Комплект:10

Примечание:

№ на схеме:76

Наименование:Washer 8 GB96.1

Каталожный номер:60262510

Комплект:10

Примечание:

№ на схеме:77

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:60262508

Комплект:102

Примечание:

№ на схеме:78

Наименование:Washer 12 GB96.1

Каталожный номер:60262511

Комплект:176

Примечание:

№ на схеме:79

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:112

Примечание:

№ на схеме:80

Наименование:Nut M12 GB6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:81

Наименование:plate for heat insulation

Каталожный номер:13630594

Комплект:1

Примечание:
