Корпус маховика и масляный поддон 60277134

← Крышки двигателя 60277133 Головка блока цилиндров в сборе 60277135 →

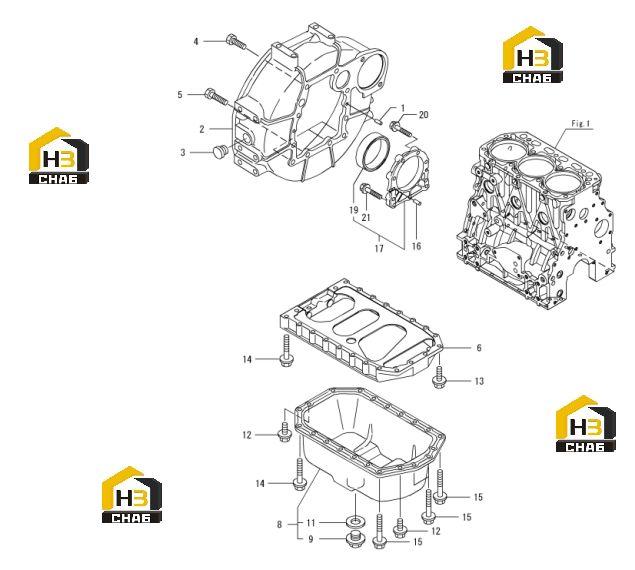

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60021109

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOUSING, FLYWHEEL

Каталожный номер:60276654

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP

Каталожный номер:60276655

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT, M10X 25 PLATED

Каталожный номер:60276656

Комплект:6

Примечание:

№ на схеме:5

Наименование:BOLT, M10X 30 PLATED

Каталожный номер:60276657

Комплект:4

Примечание:

№ на схеме:6

Наименование:SPACER, OIL SUMP

Каталожный номер:60276658

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUMP ASSY, OIL

Каталожный номер:60276659

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt,oil outlet

Каталожный номер:B229900006250

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer,bolt,oil outlet

Каталожный номер:B229900006251

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:60021042

Комплект:4

Примечание:

№ на схеме:13

Наименование:BOLT, M8X 25 PLATED

Каталожный номер:60276662

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60021049

Комплект:16

Примечание:

№ на схеме:15

Наименование:BOLT, M8X 50 PLATED

Каталожный номер:60276664

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:60021109

Комплект:2

Примечание:

№ на схеме:17

Наименование:CASE ASSY, OIL SEAL

Каталожный номер:60276665

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL, OIL

Каталожный номер:60276666

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT, M8X30

Каталожный номер:60276667

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60021047

Комплект:3

Примечание:
