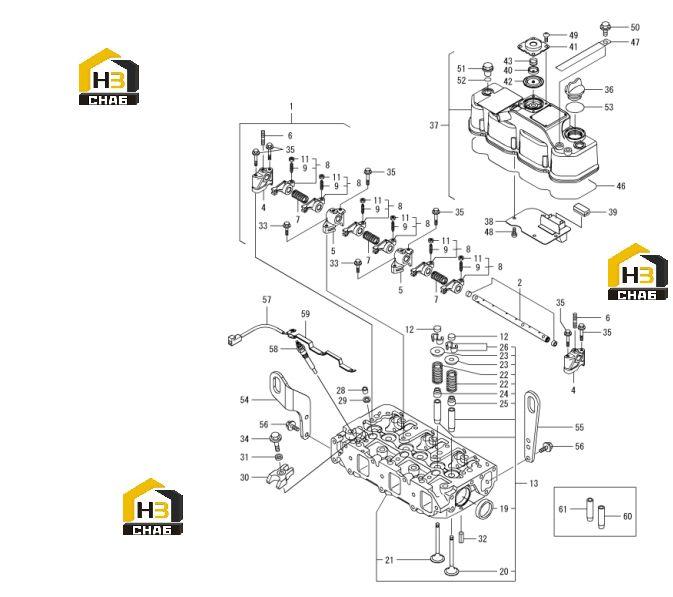

Головка блока цилиндров в сборе 60277135

← Корпус маховика и масляный поддон 60277134 Коллектор впускной 60277136 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT ASSY, ROCKER

Каталожный номер:60276669

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHAFT, ROCKER ARM

Каталожный номер:60276670

Комплект:1

Примечание:

№ на схеме:4

Наименование:SUPPORT, ROCKER ARM

Каталожный номер:60276671

Комплект:2

Примечание:

№ на схеме:5

Наименование:SUPPORT, ROCKER ARM

Каталожный номер:60276672

Комплект:2

Примечание:

№ на схеме:6

Наименование:STUD

Каталожный номер:60276673

Комплект:3

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:60276674

Комплект:3

Примечание:

№ на схеме:8

Наименование:ARM, ROCKER

Каталожный номер:60276675

Комплект:6

Примечание:

№ на схеме:9

Наименование:SCREW VALVE

Каталожный номер:60021081

Комплект:6

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:60021017

Комплект:6

Примечание:

№ на схеме:12

Наименование:CAP, VALVE

Каталожный номер:60276678

Комплект:6

Примечание:

№ на схеме:13

Наименование:HEAD ASSY, CYLINDER

Каталожный номер:60276679

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60020916

Комплект:2

Примечание:

№ на схеме:20

Наименование:VALVE, INTAKE

Каталожный номер:60276681

Комплект:3

Примечание:

№ на схеме:21

Наименование:VALVE, EXHAUST

Каталожный номер:60276682

Комплект:3

Примечание:

№ на схеме:22

Наименование:SPRING, VALVE

Каталожный номер:60276683

Комплект:6

Примечание:

№ на схеме:23

Наименование:RETAINER, SPRING

Каталожный номер:60276684

Комплект:6

Примечание:

№ на схеме:24

Наименование:SEAL, VALVE STEM

Каталожный номер:60276685

Комплект:3

Примечание:

№ на схеме:25

Наименование:SEAL, VALVE STEM

Каталожный номер:60276686

Комплект:3

Примечание:

№ на схеме:26

Наименование:COTTER, 8

Каталожный номер:60276687

Комплект:6

Примечание:

№ на схеме:28

Наименование:Device,protect,nozzle

Каталожный номер:60021158

Комплект:3

Примечание:

№ на схеме:29

Наименование:Seat,lubricating nozzle

Каталожный номер:B229900006283

Комплект:3

Примечание:

№ на схеме:30

Наименование:RETAINER, NOZZLE

Каталожный номер:60276690

Комплект:3

Примечание:

№ на схеме:31

Наименование:WASHER, INJECTOR

Каталожный номер:60276691

Комплект:3

Примечание:

№ на схеме:32

Наименование:PIN, SPRING 6.0X12

Каталожный номер:60276692

Комплект:2

Примечание:

№ на схеме:33

Наименование:BOLT, M8X 25 PLATED

Каталожный номер:60276662

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60021047

Комплект:3

Примечание:

№ на схеме:35

Наименование:BOLT, M8X 50 PLATED

Каталожный номер:60276664

Комплект:6

Примечание:

№ на схеме:36

Наименование:Cap,oil-refiller

Каталожный номер:B229900006259

Комплект:1

Примечание:

№ на схеме:37

Наименование:BONNET ASSY

Каталожный номер:60276693

Комплект:1

Примечание:

№ на схеме:38

Наименование:PLATE

Каталожный номер:60276694

Комплект:1

Примечание:

№ на схеме:39

Наименование:BAFFLE, BREATHER

Каталожный номер:60276695

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLATE

Каталожный номер:60276696

Комплект:1

Примечание:

№ на схеме:41

Наименование:COVER, DIAPHRAGM

Каталожный номер:60276697

Комплект:1

Примечание:

№ на схеме:42

Наименование:DIAPHRAGM

Каталожный номер:60276698

Комплект:1

Примечание:

№ на схеме:43

Наименование:SPRING, DIAPHRAGM

Каталожный номер:60276699

Комплект:1

Примечание:

№ на схеме:46

Наименование:GASKET, BONNET

Каталожный номер:60276700

Комплект:1

Примечание:

№ на схеме:47

Наименование:CLIP

Каталожный номер:60276701

Комплект:1

Примечание:

№ на схеме:48

Наименование:Nut

Каталожный номер:60021019

Комплект:4

Примечание:

№ на схеме:49

Наименование:Nut

Каталожный номер:60021019

Комплект:4

Примечание:

№ на схеме:50

Наименование:BOLT, M8X 10 PLATED

Каталожный номер:60276703

Комплект:1

Примечание:

№ на схеме:51

Наименование:Knob

Каталожный номер:60020919

Комплект:3

Примечание:

№ на схеме:52

Наименование:O-ring

Каталожный номер:60021139

Комплект:3

Примечание:

№ на схеме:53

Наименование:O-ring

Каталожный номер:60021140

Комплект:1

Примечание:

№ на схеме:54

Наименование:LIFTER, ENGINE

Каталожный номер:60276706

Комплект:1

Примечание:

№ на схеме:55

Наименование:LIFTER

Каталожный номер:60276707

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bolt

Каталожный номер:60021042

Комплект:4

Примечание:

№ на схеме:57

Наименование:HARNESS, WIRE

Каталожный номер:60276708

Комплект:1

Примечание:

№ на схеме:58

Наименование:PLUG, GLOW

Каталожный номер:60276709

Комплект:3

Примечание:

№ на схеме:59

Наименование:CONNECTOR, GLOW PLU

Каталожный номер:60276710

Комплект:1

Примечание:

№ на схеме:60

Наименование:GUIDE, VALVE

Каталожный номер:60276711

Комплект:3

Примечание:

№ на схеме:61

Наименование:GUIDE, VALVE

Каталожный номер:60276712

Комплект:3

Примечание:
