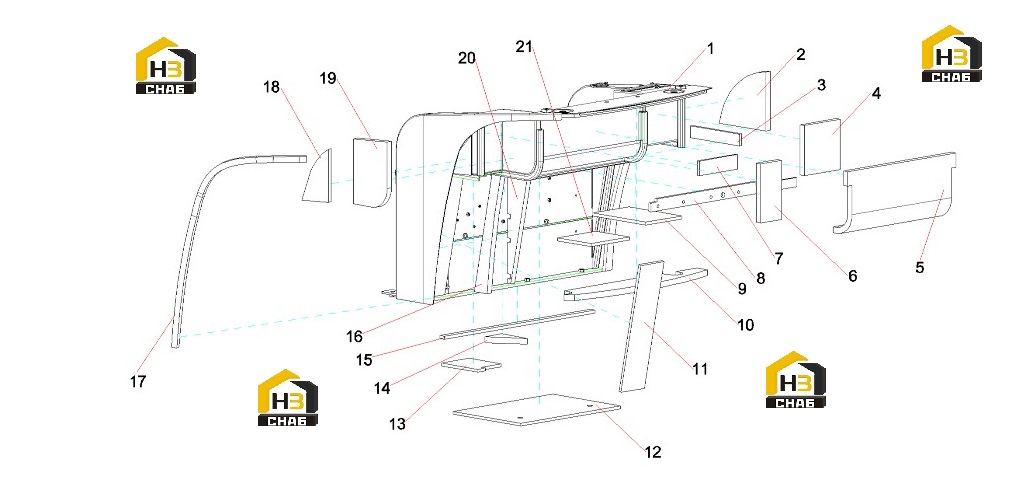

Основание сиденья и блок управления 13363421

← Подлокотник левый 60223376 Комплектующие основания сиденья 13363185 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:base assembly

Каталожный номер:13363185

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right upper sponge

Каталожный номер:13117593

Комплект:1

Примечание:

№ на схеме:3

Наименование:right upper sponge

Каталожный номер:13325621

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right rear upper sponge

Каталожный номер:13117598

Комплект:1

Примечание:

№ на схеме:5

Наименование:upper rear sponge

Каталожный номер:13117597

Комплект:1

Примечание:

№ на схеме:6

Наименование:Left armrest box rear sponge

Каталожный номер:13117602

Комплект:1

Примечание:

№ на схеме:7

Наименование:right upper sponge

Каталожный номер:13325620

Комплект:1

Примечание:

№ на схеме:8

Наименование:base right sponge

Каталожный номер:13236402

Комплект:1

Примечание:

№ на схеме:9

Наименование:Right lower sponge

Каталожный номер:13117594

Комплект:1

Примечание:

№ на схеме:10

Наименование:Base lower rear sponge

Каталожный номер:13117644

Комплект:1

Примечание:

№ на схеме:11

Наименование:base left sponge

Каталожный номер:13236406

Комплект:1

Примечание:

№ на схеме:12

Наименование:base right sponge

Каталожный номер:13265485

Комплект:1

Примечание:

№ на схеме:13

Наименование:Left lower sponge

Каталожный номер:13117591

Комплект:1

Примечание:

№ на схеме:14

Наименование:Base upper rear sponge

Каталожный номер:13117633

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right front sponge

Каталожный номер:13117590

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left rear sponge

Каталожный номер:13117625

Комплект:1

Примечание:

№ на схеме:17

Наименование:base left sealing sponge

Каталожный номер:13236436

Комплект:1

Примечание:

№ на схеме:18

Наименование:Left front sponge

Каталожный номер:13117596

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left rear upper sponge

Каталожный номер:13117603

Комплект:1

Примечание:

№ на схеме:20

Наименование:base left sponge

Каталожный номер:13236405

Комплект:1

Примечание:

№ на схеме:21

Наименование:right upper sponge

Каталожный номер:13653772

Комплект:1

Примечание:
