Комплектующие основания сиденья 13363185

Комплектующие основания сиденья 13363185

← Основание сиденья и блок управления 13363421 Комплектующие нижней части управления 13116718 →

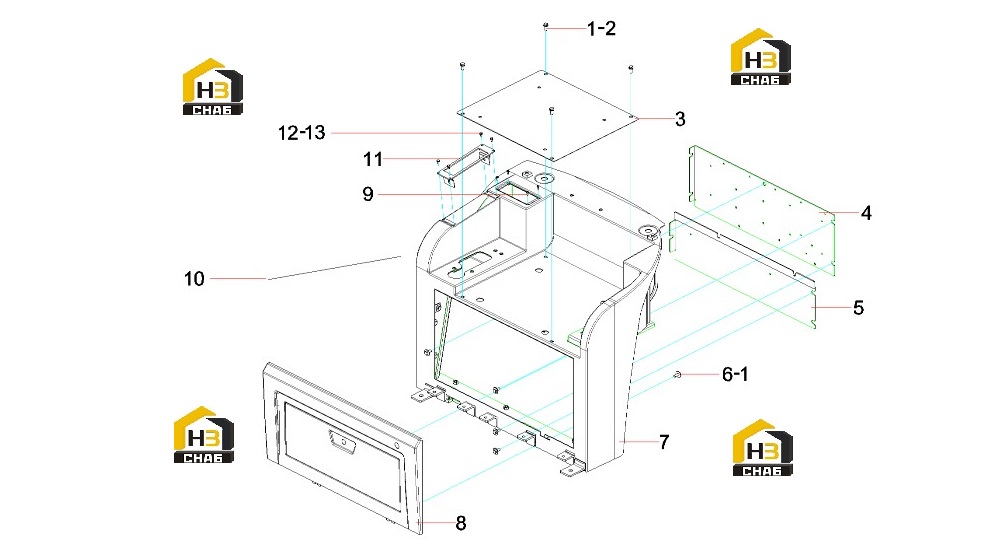

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M8x20GB5783 10.9
Каталожный номер:A210111000343
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000633
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:seat installation plate
Каталожный номер:13116446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:middle sealing board
Каталожный номер:13363141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:lower sealing board
Каталожный номер:13363061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:60060565
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seat base
Каталожный номер:13116469
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seat front cover plate assembly
Каталожный номер:13116919
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M4x12GB818
Каталожный номер:A210210000030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:guard rubber strip
Каталожный номер:13767682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Radio installation plate
Каталожный номер:13116452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:21005325
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000630
Комплект:4
Примечание:
