Узел стрелы 13087539

Узел стрелы 13087539

← Колесо направляющее 60181502 Узел ковша 13087539 →

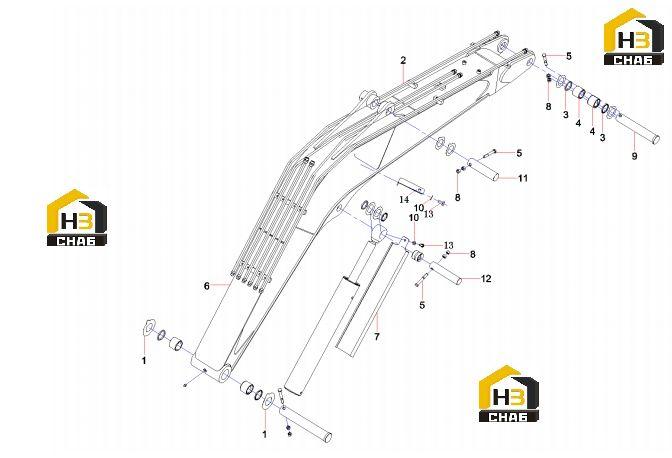

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:10574180
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Work device hydraulic Tube
Каталожный номер:13070069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, sealing
Каталожный номер:A230101000323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shaft Sleeve
Каталожный номер:13064878
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x90GB5782 10.9
Каталожный номер:A210110000323
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Boom
Каталожный номер:13071065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Oil cylinder protecting board
Каталожный номер:13063812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M12GB6170 10
Каталожный номер:A210307000031
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft
Каталожный номер:13072971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000637
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft
Каталожный номер:13063797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shaft
Каталожный номер:13063776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lamp Bracket
Каталожный номер:13002021
Комплект:1
Примечание:
