Узел ковша 13087539

Узел ковша 13087539

← Узел стрелы 13087539 Тяга ковша 13087539 →

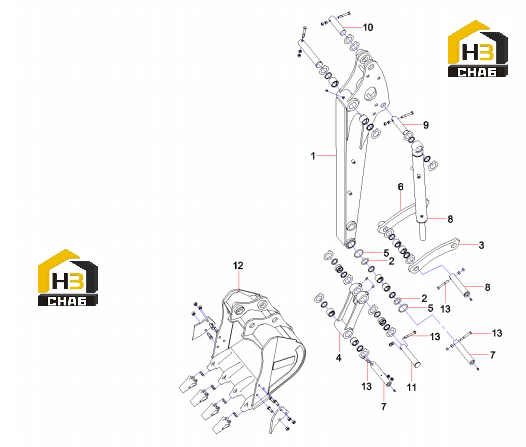

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm
Каталожный номер:13070881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer
Каталожный номер:13085812
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rocker
Каталожный номер:13075351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connecting Rod
Каталожный номер:13075349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:A210608000086
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rocker
Каталожный номер:13075352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shaft
Каталожный номер:13072975
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shaft
Каталожный номер:13073232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft
Каталожный номер:13072973
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:13063799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft
Каталожный номер:13072974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bucket
Каталожный номер:13075553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M12x80GB5783
Каталожный номер:A210111000127
Комплект:5
Примечание:
