Трубки гидравлические стрелы 13070069

Трубки гидравлические стрелы 13070069

← Крепление ковша 13087539 Трубки цилиндра подъема 13070069 →

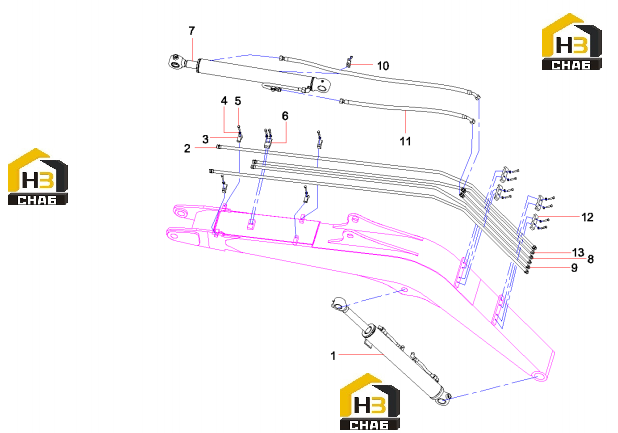

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Oil
Каталожный номер:13019985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:steel tube assembly
Каталожный номер:13054004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe nip
Каталожный номер:13060351
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x40GB5783
Каталожный номер:A210111000093
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe nip
Каталожный номер:13060309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Arm cylinder
Каталожный номер:13048968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:steel tube
Каталожный номер:13053966
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:steel tube
Каталожный номер:13053604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp SY35C1Y3WU.3.1-5
Каталожный номер:13335611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:B230103005316
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe nip
Каталожный номер:13060281
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:steel tube
Каталожный номер:13053950
Комплект:1
Примечание:
