Крепление ковша 13087539

Крепление ковша 13087539

← Тяга ковша 13087539 Трубки гидравлические стрелы 13070069 →

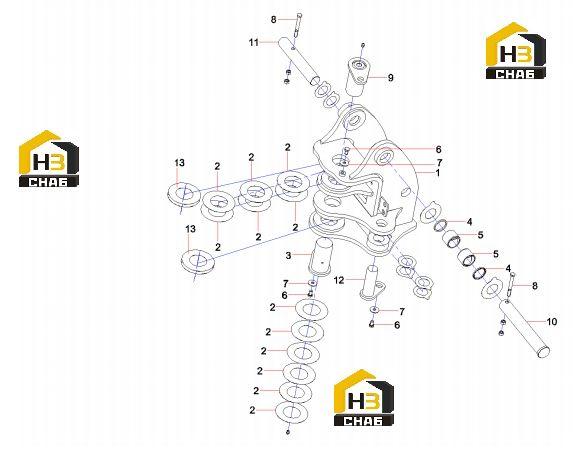

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Support
Каталожный номер:13072929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:A820102010793
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Brace piece axial
Каталожный номер:13077579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:DLI-ring, dustproof
Каталожный номер:B230101001119
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve, shaft
Каталожный номер:10574181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M12x20GB5783 10.9
Каталожный номер:A210111000199
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 12GB96.1
Каталожный номер:60060548
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M12x110GB5782 10.9
Каталожный номер:A210110000384
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Brace piece axial pin
Каталожный номер:13077577
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:13063805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft
Каталожный номер:13063806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Brace piece axial pin
Каталожный номер:13072985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer SY35C1Y3WU.3-24
Каталожный номер:13529173
Комплект:2
Примечание:
