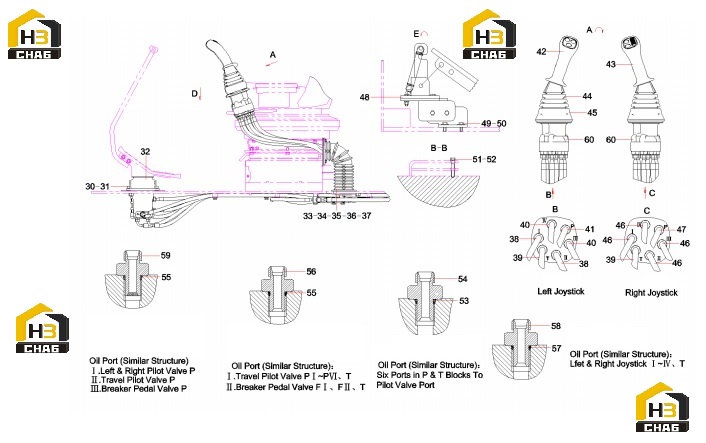

Трубопровод управления гидравлической системы 13072495 (часть 2)

← Трубопровод управления гидравлической системы 13072495 (часть 1) Педаль с клапаном b220401000848 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:30

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:32

Наименование:Pilot-control Valve PVD8PC6008

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:33

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:35

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M6x12 GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:37

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103002650

Комплект:2

Примечание:

№ на схеме:39

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:2

Примечание:

№ на схеме:40

Наименование:Hose, rubber

Каталожный номер:B230103003988

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:42

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:43

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:44

Наименование:Handle Guard SY215C9C3KL.1.4.1

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:45

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103002569

Комплект:4

Примечание:

№ на схеме:47

Наименование:Hose

Каталожный номер:B230103000985

Комплект:1

Примечание:

№ на схеме:48

Наименование:Locking mechanism

Каталожный номер:10133748

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt M6x25 GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:50

Наименование:Washer 6 GB96.1

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:51

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:52

Наименование:Screw M12x75(GB70.1)

Каталожный номер:A210204000028

Комплект:2

Примечание:

№ на схеме:53

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:6

Примечание:

№ на схеме:54

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:55

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:14

Примечание:

№ на схеме:56

Наименование:Connector

Каталожный номер:A820205000940

Комплект:10

Примечание:

№ на схеме:57

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:58

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:59

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:4

Примечание:

№ на схеме:60

Наименование:Pilot-control Valve

Каталожный номер:60231351

Комплект:2

Примечание:
