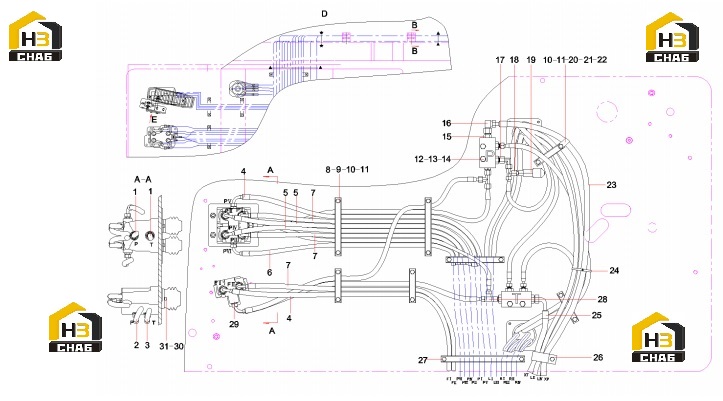

Трубопровод управления гидравлической системы 13072495 (часть 1)

← Трубопровод пилотный 11787815 Трубопровод управления гидравлической системы 13072495 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103004256

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:A831213105000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000980

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002658

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103004319

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000899

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103001563

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:3

Примечание:

№ на схеме:9

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:17

Примечание:

№ на схеме:11

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:17

Примечание:

№ на схеме:12

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10x40 GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:4

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103002553

Комплект:1

Примечание:

№ на схеме:24

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:21027325

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, pipe

Каталожный номер:11076393

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:29

Наименование:Valve, foot

Каталожный номер:B220401000848

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:6

Примечание:
