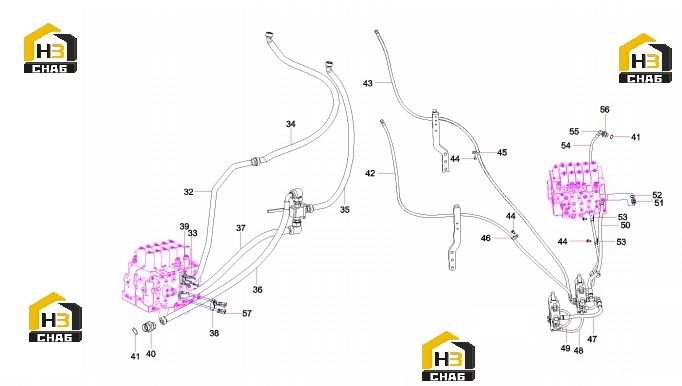

Трубопровод гидравлический 12941433 (часть 1)

← Компоненты гидравлической системы 12941433 Трубопровод гидравлический 12941433 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:32

Наименование:Steel Pipe

Каталожный номер:12940010

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103002004

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose,rubber

Каталожный номер:60119710

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103000608

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose,rubber

Каталожный номер:B230103003897

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:42

Наименование:Hose, rubber

Каталожный номер:B230103001671

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:B230103004621

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:45

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:46

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rubber Hose

Каталожный номер:B230103001549

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose, rubber

Каталожный номер:B230103004426

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose, rubber

Каталожный номер:60017804

Комплект:2

Примечание:

№ на схеме:50

Наименование:Hose, rubber

Каталожный номер:B230103000375

Комплект:1

Примечание:

№ на схеме:51

Наименование:Connector

Каталожный номер:10165802

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:53

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:54

Наименование:Hose, rubber

Каталожный номер:B230103001022

Комплект:1

Примечание:

№ на схеме:55

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:56

Наименование:Connector G1-M18

Каталожный номер:10467060

Комплект:1

Примечание:

№ на схеме:57

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:
