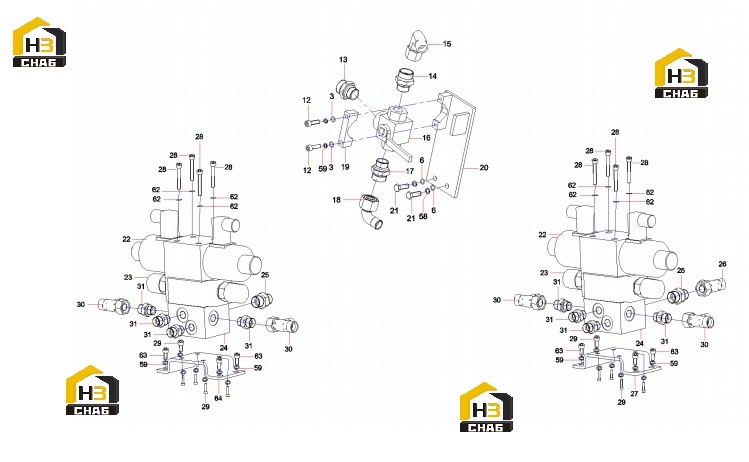

Компоненты гидравлической системы 12941433

← Крепление трубок гидравлической системы 12941433 Трубопровод гидравлический 12941433 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M10x50 GB70.1 10.9

Каталожный номер:A210204000356

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:16

Наименование:3-way ball valve

Каталожный номер:60233860

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780001389

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, pipe, upper

Каталожный номер:10184264

Комплект:4

Примечание:

№ на схеме:20

Наименование:valve support SY335C9I4K.9A.1.3

Каталожный номер:12183963

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:60262508

Комплект:2

Примечание:

№ на схеме:22

Наименование:Valve - Solenoid (Directional)

Каталожный номер:60010160

Комплект:2

Примечание:

№ на схеме:23

Наименование:Valve - Relief

Каталожный номер:60007946

Комплект:2

Примечание:

№ на схеме:24

Наименование:Block - Connecting (Solenoid)

Каталожный номер:10184460

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:24908111

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:10790350

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M6x90 GB70.1

Каталожный номер:A210204000182

Комплект:8

Примечание:

№ на схеме:29

Наименование:Screw M6x12 GB70.1

Каталожный номер:A210204000129

Комплект:8

Примечание:

№ на схеме:30

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:4

Примечание:

№ на схеме:31

Наименование:Connector, pipe

Каталожный номер:B210780000180

Комплект:8

Примечание:

№ на схеме:58

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:2

Примечание:

№ на схеме:59

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:62

Наименование:Washer 6 GB97.1

Каталожный номер:A210405000006

Комплект:16

Примечание:

№ на схеме:63

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:8

Примечание:

№ на схеме:64

Наименование:Bracket SY335C9C5K.9.1-3

Каталожный номер:13406960

Комплект:1

Примечание:
