Система выхлопная 11961806

Система выхлопная 11961806

← Система демпфирования и передачи a810102060101 Система охлаждения 11948650 →

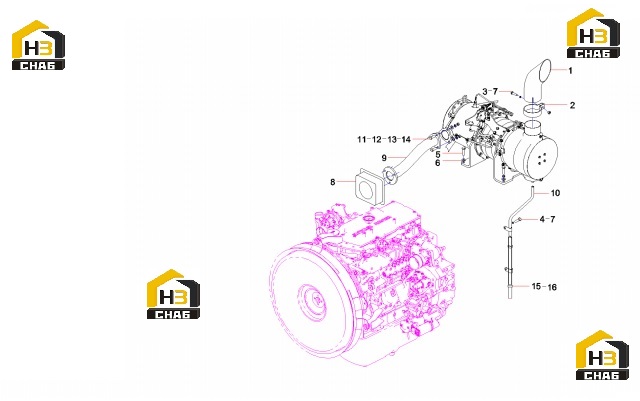

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe, exhaust
Каталожный номер:11370673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp, exhaust pipe
Каталожный номер:11371101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10x30 GB5783 10.9
Каталожный номер:A210111000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M10x25 GB5783 10.9
Каталожный номер:A210111000197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x40 GB5783 10.9
Каталожный номер:A210111000204
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12 GB97.1
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10 GB97.1
Каталожный номер:A210405000011
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Thermal insulation
Каталожный номер:12828015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bellows, metal
Каталожный номер:60062530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe, water drain
Каталожный номер:11984497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M8 GB6170 10
Каталожный номер:A210307000055
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 8 GB93
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M8x35 GB5783
Каталожный номер:A210111000092
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 8 GB97.1
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Water Plastic
Каталожный номер:12881569
Комплект:1
Примечание:
