Система охлаждения 11948650

← Система выхлопная 11961806 Радиатор 60212767 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

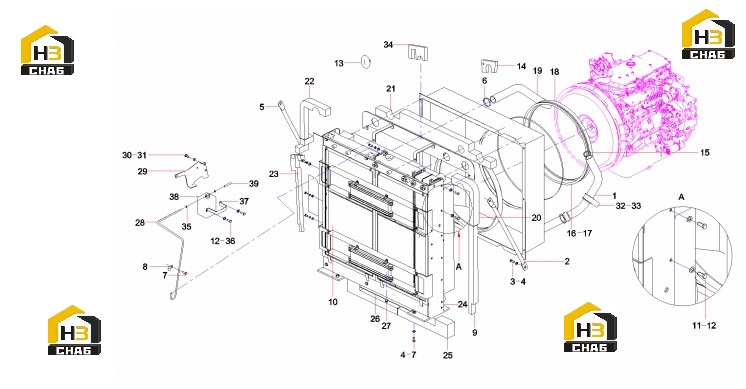

№ на схеме:1

Наименование:water-intake rubber pipe

Каталожный номер:11935583

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support

Каталожный номер:11371978

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 16 GB97.1

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:5

Наименование:Support

Каталожный номер:11371981

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose clamp φ43-φ65

Каталожный номер:60219320

Комплект:3

Примечание:

№ на схеме:7

Наименование:Screw M16x40 GB70.1 10.9

Каталожный номер:A210204000203

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:5

Примечание:

№ на схеме:9

Наименование:Left seal

Каталожный номер:11933816

Комплект:1

Примечание:

№ на схеме:10

Наименование:Radiator

Каталожный номер:60212767

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:12

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:10

Примечание:

№ на схеме:13

Наименование:Pintle

Каталожный номер:11961759

Комплект:13

Примечание:

№ на схеме:14

Наименование:Middle Sealing sponge

Каталожный номер:11933269

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, T-type

Каталожный номер:60202886

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:17

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, rubber

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:19

Наименование:Water-out rubber hose

Каталожный номер:11936196

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left seal sponge

Каталожный номер:11933982

Комплект:1

Примечание:

№ на схеме:21

Наименование:Middle Sealing sponge

Каталожный номер:11933994

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right seal sponge

Каталожный номер:11934006

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right sealed

Каталожный номер:11933242

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, supporting

Каталожный номер:11372233

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sponge, sealing

Каталожный номер:11372459

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, retaining

Каталожный номер:11372470

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M10x20 GB70.1

Каталожный номер:A210204000196

Комплект:3

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:11372786

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 8 GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:32

Наименование:bush SY335C9I4K.1.3.3A-26

Каталожный номер:13012115

Комплект:1

Примечание:

№ на схеме:33

Наименование:clamp SY335C9I4K.1.3.3A-30

Каталожный номер:13012117

Комплект:1

Примечание:

№ на схеме:34

Наименование:Middle Sealing sponge

Каталожный номер:11933362

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:36

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bracket

Каталожный номер:A810102099162

Комплект:1

Примечание:

№ на схеме:38

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hose

Каталожный номер:A820606030493

Комплект:1

Примечание:
