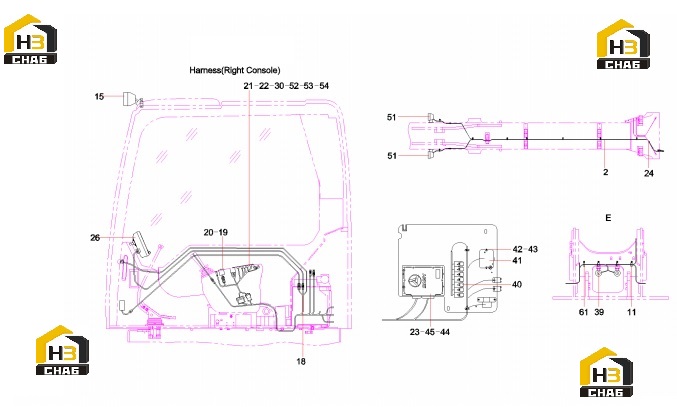

Система электрическая экскаватора 11357285 (часть 2)

← Система электрическая экскаватора 11357285 (часть 1) Шильдики 11372125 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Work Lamp

Каталожный номер:12256939

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:8

Примечание:

№ на схеме:15

Наименование:Lamp, working 70-24-P1

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:18

Наименование:Harness, cab

Каталожный номер:11357277

Комплект:1

Примечание:

№ на схеме:19

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:20

Наименование:Switch, ignition

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60053221

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:6

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:26

Наименование:display scree 1

Каталожный номер:13587300

Комплект:1

Примечание:

№ на схеме:30

Наименование:Charger

Каталожный номер:60222807

Комплект:1

Примечание:

№ на схеме:39

Наименование:Electrical Horn

Каталожный номер:60260625

Комплект:1

Примечание:

№ на схеме:40

Наименование:Intermediate Relay

Каталожный номер:60245361

Комплект:11

Примечание:

№ на схеме:41

Наименование:converter

Каталожный номер:60222546

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer 4 GB93

Каталожный номер:A210401000013

Комплект:2

Примечание:

№ на схеме:44

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13100934

Комплект:1

Примечание:

№ на схеме:45

Наименование:Washer 6 GB96.1

Каталожный номер:A210404000009

Комплект:2

Примечание:

№ на схеме:51

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:

№ на схеме:52

Наименование:Switch, rocker

Каталожный номер:60063150

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rocker Switch

Каталожный номер:60229115

Комплект:1

Примечание:

№ на схеме:54

Наименование:Switch, rocker

Каталожный номер:60063152

Комплект:1

Примечание:

№ на схеме:61

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:6

Примечание:
