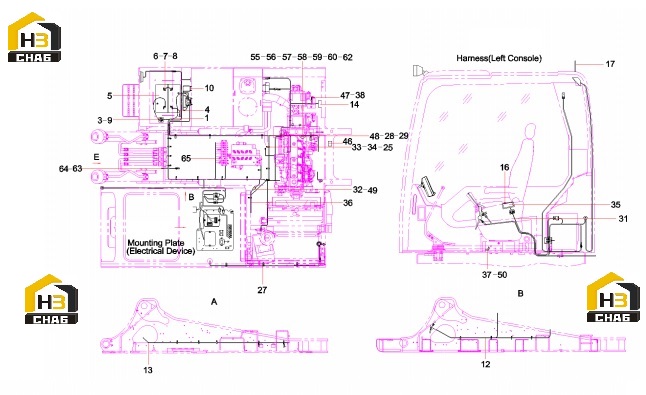

Система электрическая экскаватора 11357285 (часть 1)

← Трубопровод смазки стрелы 12980039 Система электрическая экскаватора 11357285 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Line, power

Каталожный номер:60012805

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate of fixed

Каталожный номер:13194665

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wire, power supply

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:5

Наименование:Battery

Каталожный номер:60071633

Комплект:2

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:9

Наименование:Switch, power

Каталожный номер:60125384

Комплект:1

Примечание:

№ на схеме:10

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness, chassis

Каталожный номер:11357223

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wire, power supply

Каталожный номер:60012794

Комплект:1

Примечание:

№ на схеме:14

Наименование:alarm

Каталожный номер:60222806

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fixed support SY335C9I4K.5.12

Каталожный номер:12812261

Комплект:1

Примечание:

№ на схеме:17

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10x20 GB5783

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:5

Примечание:

№ на схеме:28

Наименование:Bolt M8x16 GB5783

Каталожный номер:A210111000088

Комплект:12

Примечание:

№ на схеме:29

Наименование:Washer 8 GB93

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:31

Наименование:Harness, control switch

Каталожный номер:11357274

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fixed support of DPD

Каталожный номер:12575134

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:34

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:35

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:36

Наименование:Relay, pressure

Каталожный номер:B240700000255

Комплект:1

Примечание:

№ на схеме:37

Наименование:Switch,toggle

Каталожный номер:60061433

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bracket, mounting, proportional

Каталожный номер:11738344

Комплект:1

Примечание:

№ на схеме:46

Наименование:Camera

Каталожный номер:60276054

Комплект:1

Примечание:

№ на схеме:47

Наименование:Pressure Sensor

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:48

Наименование:Harness, engine control

Каталожный номер:11357193

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rubber sleeve SY335C9I4K.1.3.5A

Каталожный номер:12185930

Комплект:1

Примечание:

№ на схеме:50

Наименование:Cover, protection, switch

Каталожный номер:60041443

Комплект:1

Примечание:

№ на схеме:55

Наименование:the clamp for connecter of

Каталожный номер:12060843

Комплект:1

Примечание:

№ на схеме:56

Наименование:The Bracket for connecter of

Каталожный номер:12061491

Комплект:1

Примечание:

№ на схеме:57

Наименование:the clamp of swp SY215CAI4K.5

Каталожный номер:12061200

Комплект:3

Примечание:

№ на схеме:58

Наименование:The Bracket for connecter of

Каталожный номер:12060897

Комплект:1

Примечание:

№ на схеме:59

Наименование:swp clamp SY335C9I4K.5-15

Каталожный номер:12060634

Комплект:1

Примечание:

№ на схеме:60

Наименование:Harness fixed frame

Каталожный номер:12065779

Комплект:1

Примечание:

№ на схеме:62

Наименование:bracket of wiring

Каталожный номер:12207466

Комплект:1

Примечание:

№ на схеме:63

Наименование:G1/4-G3/8 Adaptor SY300A.1.2

Каталожный номер:13600052

Комплект:1

Примечание:

№ на схеме:64

Наименование:Audible and visual alarm

Каталожный номер:60167365

Комплект:1

Примечание:

№ на схеме:65

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:10

Примечание:
