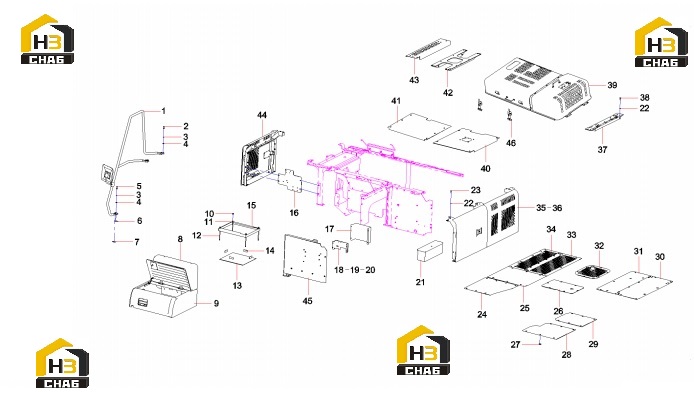

Комплектующие кузова экскаватора 12928171

← Регулятор насоса 60153896 Каркас кузова 12928171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:8

Наименование:Cover, ornament

Каталожный номер:11525623

Комплект:1

Примечание:

№ на схеме:9

Наименование:Box GP, battery

Каталожный номер:11522888

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:13

Наименование:Battery rubber pad SY305.1.6-63

Каталожный номер:12569036

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:15

Наименование:Battery fixed

Каталожный номер:11583629

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel filter supporting plate

Каталожный номер:12891045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover plate of

Каталожный номер:12406698

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mounting plate for

Каталожный номер:12406678

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 8 GB97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt M8x16 GB5783

Каталожный номер:A210111000088

Комплект:8

Примечание:

№ на схеме:21

Наименование:Tool Box

Каталожный номер:11885784

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 12 GB96.1

Каталожный номер:A210404000004

Комплект:190

Примечание:

№ на схеме:23

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:90

Примечание:

№ на схеме:24

Наименование:Bottom covered plate of fuel tank

Каталожный номер:12103866

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:11178765

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover, lower, main valve

Каталожный номер:10842737

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:14

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:A820101219919

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:A820101219918

Комплект:1

Примечание:

№ на схеме:30

Наименование:Left rear bottom cover platel

Каталожный номер:12711502

Комплект:1

Примечание:

№ на схеме:31

Наименование:Left rear bottom cover platell

Каталожный номер:12711606

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bottom cover plate of

Каталожный номер:12709690

Комплект:1

Примечание:

№ на схеме:33

Наименование:Right rear bottom cover platel

Каталожный номер:12709809

Комплект:1

Примечание:

№ на схеме:34

Наименование:Right rear bottom cover platel

Каталожный номер:12711567

Комплект:1

Примечание:

№ на схеме:35

Наименование:left door assy SY305C9I2K.1.6.12

Каталожный номер:12697690

Комплект:1

Примечание:

№ на схеме:36

Наименование:sponge SY335C9H.1.6-22

Каталожный номер:12855576

Комплект:1

Примечание:

№ на схеме:37

Наименование:Left Upper Rear Cover

Каталожный номер:12005741

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:100

Примечание:

№ на схеме:39

Наименование:Bonnet Assy. SY335C9I4K.1.6.6A

Каталожный номер:11918654

Комплект:1

Примечание:

№ на схеме:40

Наименование:Air filter plate SY335C9I4K.1.6C.7A

Каталожный номер:12878489

Комплект:1

Примечание:

№ на схеме:41

Наименование:Middle(B) plate

Каталожный номер:12753722

Комплект:1

Примечание:

№ на схеме:42

Наименование:Mounting plate of

Каталожный номер:12891711

Комплект:1

Примечание:

№ на схеме:43

Наименование:Right upper rear cover

Каталожный номер:12751940

Комплект:1

Примечание:

№ на схеме:44

Наименование:Right Door

Каталожный номер:12926175

Комплект:1

Примечание:

№ на схеме:45

Наименование:Rear support of

Каталожный номер:12753603

Комплект:1

Примечание:

№ на схеме:46

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:
