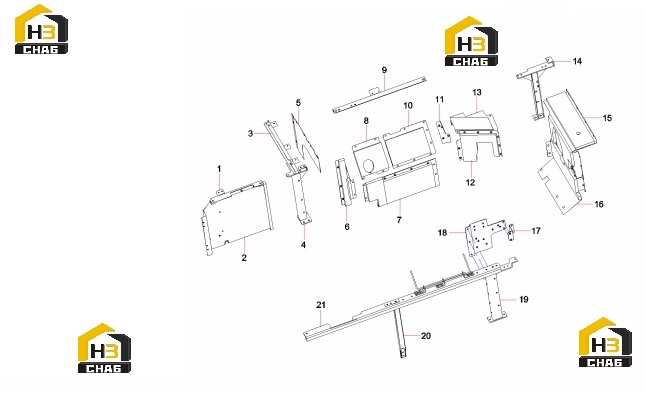

Каркас кузова 12928171

← Комплектующие кузова экскаватора 12928171 Поручень с зеркалом заднего вида a810502020139 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner cross

Каталожный номер:12753625

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left central

Каталожный номер:12753644

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connection

Каталожный номер:12753612

Комплект:1

Примечание:

№ на схеме:4

Наименование:Left(F) bracket SY335C9I4K.1.6C.5

Каталожный номер:12753620

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air cleaner baffle SY335C9I4K.1.6C

Каталожный номер:12753652

Комплект:1

Примечание:

№ на схеме:6

Наименование:plate SY335C9I4K.1.6.78

Каталожный номер:11999711

Комплект:1

Примечание:

№ на схеме:7

Наименование:main valve clapboard

Каталожный номер:11792700

Комплект:1

Примечание:

№ на схеме:8

Наименование:main valve left upper

Каталожный номер:11792734

Комплект:1

Примечание:

№ на схеме:9

Наименование:Beam,front

Каталожный номер:11615103

Комплект:1

Примечание:

№ на схеме:10

Наименование:main valve right upper

Каталожный номер:11792572

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate,connecting

Каталожный номер:11792715

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connecting board

Каталожный номер:11993447

Комплект:1

Примечание:

№ на схеме:13

Наименование:Angle plate

Каталожный номер:11994846

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right(F)

Каталожный номер:12905063

Комплект:1

Примечание:

№ на схеме:15

Наименование:upper main pump

Каталожный номер:12904584

Комплект:1

Примечание:

№ на схеме:16

Наименование:lower main pump

Каталожный номер:12904874

Комплект:1

Примечание:

№ на схеме:17

Наименование:overlapped

Каталожный номер:12904245

Комплект:1

Примечание:

№ на схеме:18

Наименование:Installation

Каталожный номер:12904275

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right(B)

Каталожный номер:12904399

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket SY335C9I4K.1.6.68

Каталожный номер:11859452

Комплект:1

Примечание:

№ на схеме:21

Наименование:Beam, cross

Каталожный номер:11365652

Комплект:1

Примечание:
