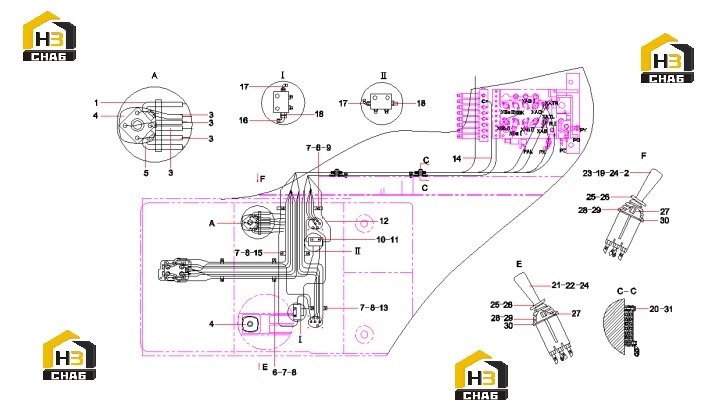

Трубопровод управления гидравлической системы 11772669 (часть 2)

← Трубопровод управления гидравлической системы 11772669 (часть 1) Клапан контрольно-регулирующий pvd8pc6008 60170604 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:2

Наименование:Insert, switch

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103002569

Комплект:4

Примечание:

№ на схеме:4

Наименование:Valve, pilot

Каталожный номер:B220401001302

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:B230103005981

Комплект:1

Примечание:

№ на схеме:6

Наименование:pipe nip

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:8

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:10

Примечание:

№ на схеме:9

Наименование:pipe nip

Каталожный номер:11076393

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:B230103004385

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:A820101117116

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber Hose

Каталожный номер:B230103002553

Комплект:1

Примечание:

№ на схеме:15

Наименование:pipe nip

Каталожный номер:10379080

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fitting

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:19

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12x75 GB70.1-00

Каталожный номер:A210204000028

Комплект:2

Примечание:

№ на схеме:21

Наименование:Joystick , left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:22

Наименование:Insert, switch

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:23

Наименование:Switch

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:24

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:25

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000002

Комплект:2

Примечание:

№ на схеме:28

Наименование:Joystick, rubber cover

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:29

Наименование:Joystick, rubber cover

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210491000121

Комплект:2

Примечание:
