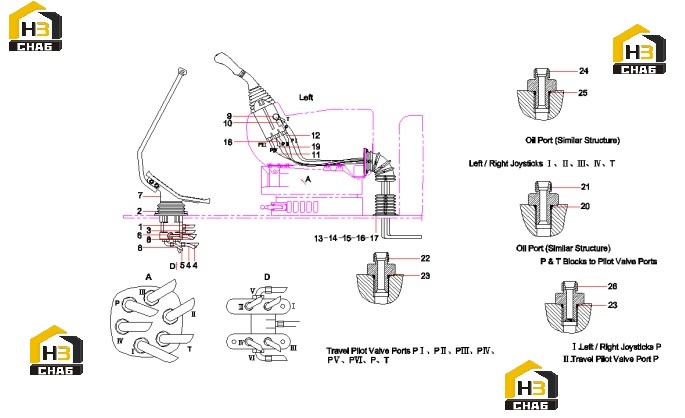

Трубопровод управления гидравлической системы 11772669 (часть 1)

← Трубопровод пилотный 12757278 Трубопровод управления гидравлической системы 11772669 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose AS

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt, socket head M10x16 GB70.1 10.9

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose AS

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber hose

Каталожный номер:B230103001563

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:B230103002275

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103000899

Комплект:2

Примечание:

№ на схеме:7

Наименование:Valve, travel PVD8PC6008

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose AS

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose AS

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose AS

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103003988

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103002649

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:14

Наименование:Grommet

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:17

Наименование:washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103004390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103002650

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:21

Наименование:Fitting

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:22

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:23

Наименование:O-Ring-10.8

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:24

Наименование:Fitting

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:26

Наименование:Fitting, screen

Каталожный номер:60020078

Комплект:3

Примечание:
