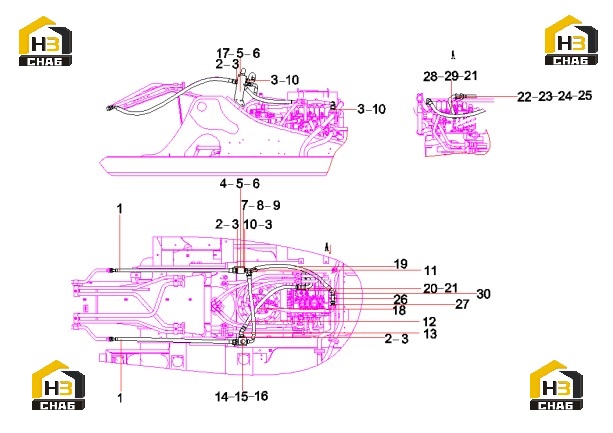

Трубопровод гидравлический рабочего оборудования 14191099

← Трубопровод гидравлический рабочего оборудования 14191098 Трубопровод гидравлический рабочего оборудования 14012987 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:60329989

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector G1-M42

Каталожный номер:A820205001334

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:6

Примечание:

№ на схеме:4

Наименование:supporting board SY335.10.2.1R-1

Каталожный номер:13812217

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M14x45 GB5783-00 Class

Каталожный номер:A210111000209

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210444000001

Комплект:6

Примечание:

№ на схеме:7

Наименование:block

Каталожный номер:13775658

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x90 GB5783 Grade 10.9

Каталожный номер:A210111000270

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002468

Комплект:3

Примечание:

№ на схеме:11

Наименование:Swivel Elbow Connector-L

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose 1SN25-DKOL

Каталожный номер:B230103004348

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe connector

Каталожный номер:60202198

Комплект:2

Примечание:

№ на схеме:14

Наименование:Overflow valve DBDS20K10B

Каталожный номер:60278691

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12x100 GB5782 10.9

Каталожный номер:A210110000197

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210491000121

Комплект:2

Примечание:

№ на схеме:17

Наименование:supporting board SY335.10.2.1L-1

Каталожный номер:13808741

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:B230103003924

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:B230103000744

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:22

Наименование:Plate SY305.1.2-7

Каталожный номер:13919347

Комплект:1

Примечание:

№ на схеме:23

Наименование:U type bolt

Каталожный номер:A820301013877

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:10

Примечание:

№ на схеме:26

Наименование:Swivel Elbow Connector-T

Каталожный номер:B210780001225

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting, Adapter

Каталожный номер:B210780000071

Комплект:1

Примечание:

№ на схеме:28

Наименование:steel tube assm SY335C9.1.2.4

Каталожный номер:13920719

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe connector

Каталожный номер:60004647

Комплект:1

Примечание:
