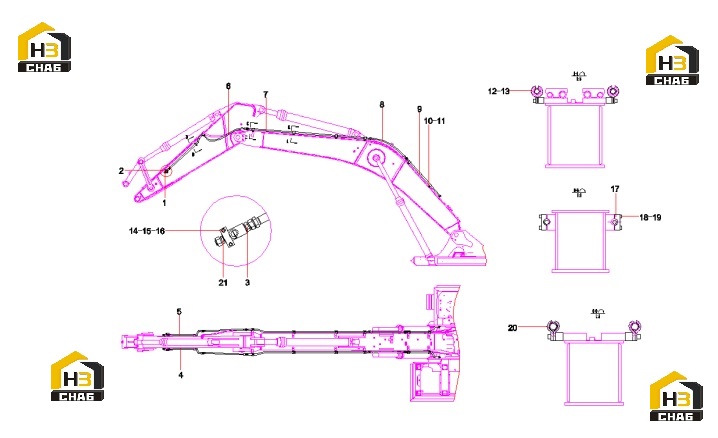

Трубопровод гидравлический рабочего оборудования 14191098

← Трубопровод гидравлический рабочего оборудования 14191189 Трубопровод гидравлический рабочего оборудования 14191099 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube Plug 9D-42

Каталожный номер:A229900002390

Комплект:2

Примечание:

№ на схеме:2

Наименование:ball valve

Каталожный номер:60260743

Комплект:2

Примечание:

№ на схеме:3

Наименование:Swivel Stud Straight Adapter with

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:4

Наименование:Front Pipe (left)

Каталожный номер:13437175

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front Pipe(right)

Каталожный номер:13437176

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:B230103004763

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steel Pipe

Каталожный номер:12088049

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103004762

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rear Pipe SY335.3.10L.1.1-1

Каталожный номер:13277415

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cushion

Каталожный номер:13297746

Комплект:12

Примечание:

№ на схеме:11

Наименование:Screw M14x65 GB70.1 Grade 10.9

Каталожный номер:A210204000467

Комплект:24

Примечание:

№ на схеме:12

Наименование:plate

Каталожный номер:13696499

Комплект:16

Примечание:

№ на схеме:13

Наименование:Rubber

Каталожный номер:13696543

Комплект:8

Примечание:

№ на схеме:14

Наименование:Fitting Strip

Каталожный номер:A820101332703

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt, socket head M12x70 GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:12055362

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10x50 GB70.1 10.9

Каталожный номер:A210204000356

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:20

Наименование:plate

Каталожный номер:13696500

Комплект:8

Примечание:

№ на схеме:21

Наименование:Stud Straight Connector

Каталожный номер:24001376

Комплект:2

Примечание:
