Рукоять стрелы 12745917

← Узел стрелы 12745917 Комплектующие ковша 12745917 →

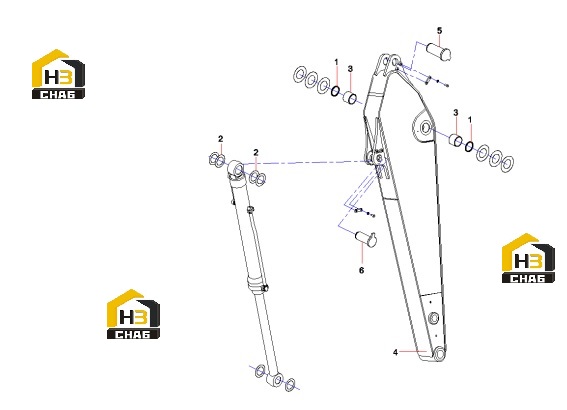

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust Ring ME-2

Каталожный номер:B230101000534

Комплект:4

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:24

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:4

Наименование:Arm SY335H.3.3

Каталожный номер:12689367

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:A810303990035

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin SY300.3.11

Каталожный номер:A810303990033

Комплект:1

Примечание:
