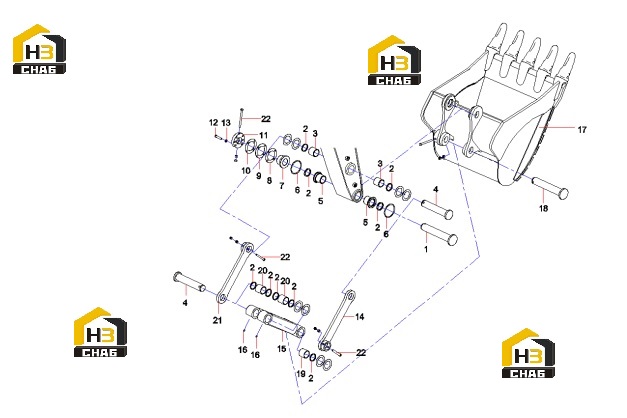

Комплектующие ковша 12745917

← Рукоять стрелы 12745917 Трубопровод стрелы 12174692 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock pin

Каталожный номер:11945933

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60055872

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:A820202003323

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin SY300.3.10

Каталожный номер:A810303990032

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bushing SY305.3-2

Каталожный номер:13840151

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-Ring-149.5

Каталожный номер:A210608000108

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:A820403000465

Комплект:1

Примечание:

№ на схеме:8

Наименование:Adjusting spacer

Каталожный номер:11945936

Комплект:4

Примечание:

№ на схеме:9

Наименование:Adjusting spacer

Каталожный номер:11945934

Комплект:4

Примечание:

№ на схеме:10

Наименование:Adjusting spacer

Каталожный номер:11945935

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:11904436

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M20x70 GB5782 10.9

Каталожный номер:A210110000172

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 20 GB93

Каталожный номер:24000515

Комплект:4

Примечание:

№ на схеме:14

Наименование:Left jiggle bar

Каталожный номер:11267311

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connecting bar SY335C.3.6A

Каталожный номер:11789611

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grease nipple

Каталожный номер:B229900000686

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bucket

Каталожный номер:12002883

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin SY300.3.9

Каталожный номер:A810303990031

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:A820202003320

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:A820202003321

Комплект:2

Примечание:

№ на схеме:21

Наименование:Right jiggle bar

Каталожный номер:11267298

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M20x180 GB5782 10.9

Каталожный номер:A210110000352

Комплект:3

Примечание:
