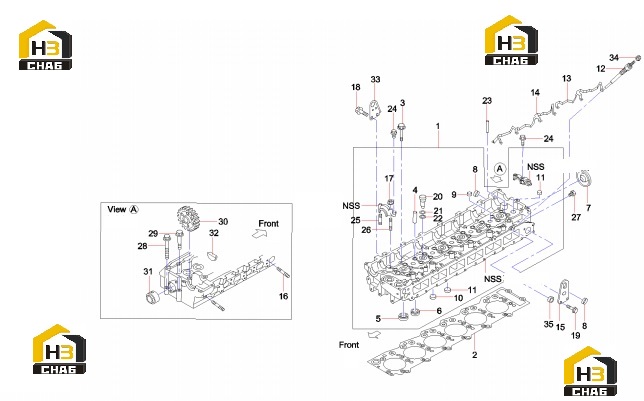

Головка блока цилиндров 60046515

← Крышка головки блока цилиндров 60046516 Блок цилиндров 60046508 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder cover assembly

Каталожный номер:B229900004265

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder Cushion

Каталожный номер:B229900003270

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt 894396-2073 M14x115

Каталожный номер:B229900004948

Комплект:26

Примечание:

№ на схеме:4

Наименование:Guide, Inlet

Каталожный номер:B229900005043

Комплект:24

Примечание:

№ на схеме:5

Наименование:Seat, Inlet

Каталожный номер:B229900004351

Комплект:12

Примечание:

№ на схеме:6

Наименование:Seat, Exhaust

Каталожный номер:B229900004388

Комплект:12

Примечание:

№ на схеме:7

Наименование:Blanking cover

Каталожный номер:B229900004227

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug, Cup

Каталожный номер:B229900004651

Комплект:6

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:B229900004652

Комплект:6

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B229900004655

Комплект:7

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:B229900004662

Комплект:11

Примечание:

№ на схеме:12

Наименование:Preheater Plug

Каталожный номер:B229900004449

Комплект:6

Примечание:

№ на схеме:13

Наименование:Gasket, Heat Conducting

Каталожный номер:B229900004451

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket, Heat Conducting

Каталожный номер:B229900004452

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rear shackle

Каталожный номер:B229900004314

Комплект:1

Примечание:

№ на схеме:16

Наименование:Threaded stud

Каталожный номер:B229900005013

Комплект:12

Примечание:

№ на схеме:17

Наименование:Nut 091180-2080 M8 flange

Каталожный номер:B229900004802

Комплект:8

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:60008998

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt 028181-2220 M10x22 flange

Каталожный номер:B229900004896

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nozzle

Каталожный номер:B229900005028

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:B229900005030

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:B229900005029

Комплект:6

Примечание:

№ на схеме:23

Наименование:Rod

Каталожный номер:B229900004208

Комплект:12

Примечание:

№ на схеме:24

Наименование:Bolt 028050-8350 M8x35 flange

Каталожный номер:B229900004854

Комплект:2

Примечание:

№ на схеме:25

Наименование:thread pole

Каталожный номер:60009002

Комплект:2

Примечание:

№ на схеме:26

Наименование:thread pole

Каталожный номер:60009003

Комплект:6

Примечание:

№ на схеме:27

Наименование:plug

Каталожный номер:60008996

Комплект:1

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:60009000

Комплект:1

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:60009001

Комплект:1

Примечание:

№ на схеме:30

Наименование:Idler gear

Каталожный номер:B221801000041

Комплект:1

Примечание:

№ на схеме:31

Наименование:Idler wheel axle

Каталожный номер:B229900004231

Комплект:1

Примечание:

№ на схеме:32

Наименование:Dowel

Каталожный номер:B229900004490

Комплект:2

Примечание:

№ на схеме:33

Наименование:Front shackle

Каталожный номер:B229900004398

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut 897368-8530 M4 flange

Каталожный номер:B229900004816

Комплект:6

Примечание:

№ на схеме:35

Наименование:Spacer

Каталожный номер:B229900004538

Комплект:6

Примечание:
