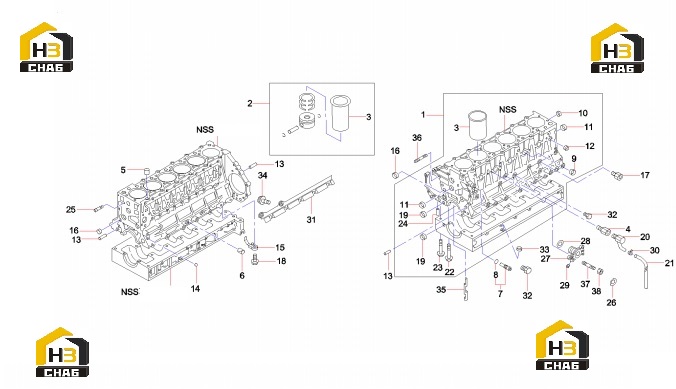

Блок цилиндров 60046508

← Головка блока цилиндров 60046515 Поддон и щуп масляный 60046520 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Block GP

Каталожный номер:B229900005039

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air cylinder bush component first

Каталожный номер:B229900003273

Комплект:6

Примечание:

№ на схеме:3

Наименование:Air cylinder bush 1-class

Каталожный номер:B229900003271

Комплект:6

Примечание:

№ на схеме:4

Наименование:Transitional Joint

Каталожный номер:B229900004722

Комплект:1

Примечание:

№ на схеме:5

Наименование:shaft

Каталожный номер:B229900005059

Комплект:2

Примечание:

№ на схеме:6

Наименование:shaft

Каталожный номер:B229900005060

Комплект:2

Примечание:

№ на схеме:7

Наименование:valve

Каталожный номер:B220401001134

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:B229900004547

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:B229900004650

Комплект:5

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B229900004657

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:B229900004659

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:B229900004652

Комплект:1

Примечание:

№ на схеме:13

Наименование:shaft

Каталожный номер:B229900005061

Комплект:4

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:B229900004661

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cooling sprayer

Каталожный номер:B229900004360

Комплект:6

Примечание:

№ на схеме:16

Наименование:Plug, Cup

Каталожный номер:B229900004663

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B229900004723

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve

Каталожный номер:B220401001135

Комплект:6

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:B229900004493

Комплект:2

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:B220400000444

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:B229900004405

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt 894396-2073 M14x115

Каталожный номер:B229900004948

Комплект:14

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:B229900004951

Комплект:25

Примечание:

№ на схеме:24

Наименование:shaft

Каталожный номер:B229900005062

Комплект:2

Примечание:

№ на схеме:25

Наименование:Stud

Каталожный номер:B229900005009

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:B229900004536

Комплект:1

Примечание:

№ на схеме:27

Наименование:Block

Каталожный номер:B229900004312

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:B229900004521

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:B229900004654

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:B229900004754

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate, Guard

Каталожный номер:B229900004237

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:B229900004658

Комплект:3

Примечание:

№ на схеме:33

Наименование:Sleeve

Каталожный номер:B229900004422

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt 028050-8120 M8x12 flange

Каталожный номер:B229900004849

Комплект:5

Примечание:

№ на схеме:35

Наименование:Directional rod

Каталожный номер:B229900004226

Комплект:1

Примечание:

№ на схеме:36

Наименование:Stud

Каталожный номер:B229900005008

Комплект:2

Примечание:

№ на схеме:37

Наименование:Threaded stud

Каталожный номер:B229900005002

Комплект:2

Примечание:

№ на схеме:38

Наименование:Nut 091180-2080 M8 flange

Каталожный номер:B229900004802

Комплект:2

Примечание:
